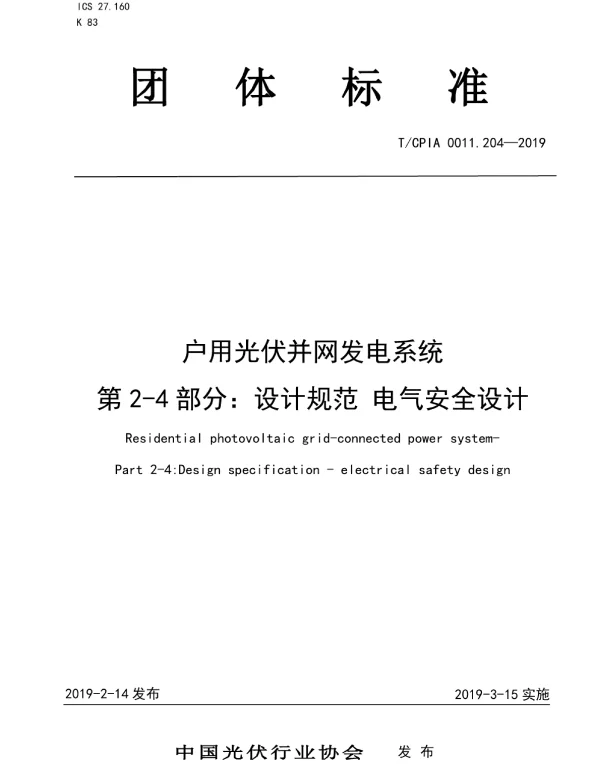

TCPIA0011.204-2019户用光伏并网发电系统第2-4部分：设计规范电气安全设计

《TCPIA0011.204-2019户用光伏并网发电系统第2-4部分：设计规范电气安全设计》是由中国电力企业联合会发布的行业标准，旨在规范户用光伏并网发电系统的电气安全设计。该标准是《户用光伏并网发电系统》系列标准的一部分，主要针对户用光伏系统的电气安全设计提出具体要求，以确保系统在安装、运行和维护过程中的安全性。

本标准适用于额定功率不超过8kW的户用光伏并网发电系统，涵盖了系统的设计、安装、调试及运行维护等环节。其核心内容包括电气设备的选择与配置、接地保护、防雷设计、绝缘测试以及电气隔离等方面的要求。通过这些规定，可以有效降低因电气故障引发的安全风险，保障用户的生命财产安全。

在电气设备选择方面，标准要求所有电气设备应符合国家相关标准，并具备相应的安全认证。例如，逆变器、汇流箱、断路器等关键设备必须满足一定的防护等级和绝缘性能要求。此外，设备的选型还应考虑环境因素，如温度、湿度和海拔高度等，以确保设备在不同工况下的稳定运行。

接地保护是电气安全设计的重要组成部分。标准规定，户用光伏系统必须设置可靠的接地装置，以防止因漏电或雷击造成的触电事故。同时，接地电阻值应符合相关规范，确保接地系统的有效性。对于多组光伏组件的系统，还需采取适当的等电位连接措施，以减少电位差带来的安全隐患。

防雷设计也是该标准的重点内容之一。由于光伏系统通常安装在屋顶等高处，容易受到雷击的影响，因此需要采取有效的防雷措施。标准中详细规定了防雷装置的安装位置、接地方式以及避雷器的选择与配置，以最大限度地减少雷击对系统造成的影响。

绝缘测试是确保系统电气安全的重要手段。标准要求在系统安装完成后，应对所有电气线路和设备进行绝缘电阻测试，确保其绝缘性能符合要求。同时，在系统运行过程中，也应定期进行绝缘检测，及时发现并处理潜在的绝缘缺陷。

电气隔离是防止电流异常流动的重要措施。标准中明确要求，光伏系统与电网之间必须设置可靠的电气隔离装置，以防止电网故障时电流反向流入光伏系统，从而避免对设备和人员造成伤害。此外，系统还应配备必要的保护装置，如熔断器和自动断路器，以便在发生短路或过载时迅速切断电源。

总的来说，《TCPIA0011.204-2019户用光伏并网发电系统第2-4部分：设计规范电气安全设计》为户用光伏系统的电气安全提供了全面的技术指导和规范要求。通过严格执行该标准，可以有效提升光伏系统的安全性，推动户用光伏产业的健康发展。
