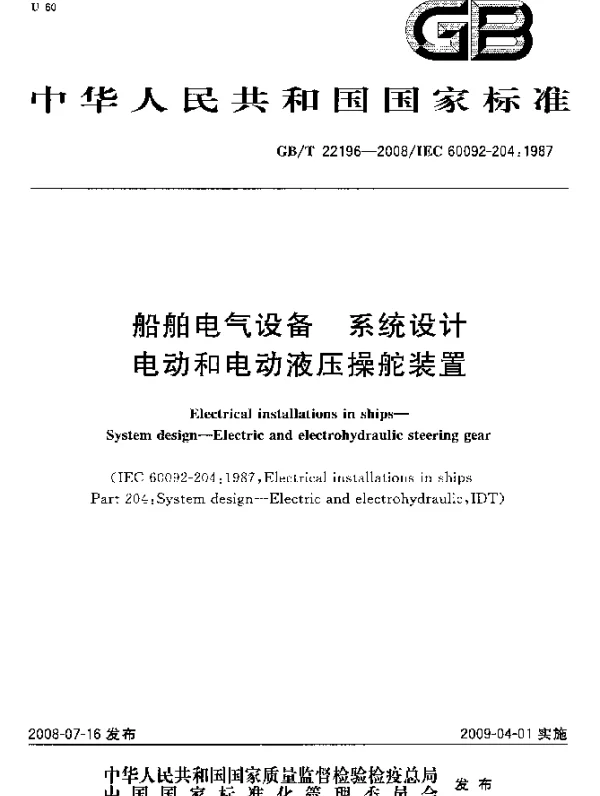

GBT22196-2008船舶电气设备系统设计电动和电动液压操舵装置

《GBT22196-2008船舶电气设备系统设计电动和电动液压操舵装置》是中国国家标准，用于规范船舶电气设备系统中电动和电动液压操舵装置的设计与应用。该标准由国家标准化管理委员会发布，适用于各类船舶的操舵系统设计，确保其在实际运行中的安全性、可靠性与高效性。

本标准主要针对船舶操舵装置的设计进行详细规定，包括电动操舵装置和电动液压操舵装置两种类型。电动操舵装置通常由电动机驱动，通过机械传动机构实现舵的转向；而电动液压操舵装置则结合了电动机与液压系统，具有更高的功率输出和更稳定的操控性能。这两种装置在现代船舶中广泛应用，尤其在中小型船舶和高速船舶中更为常见。

标准内容涵盖了操舵装置的基本要求、设计原则、技术参数、安装与调试方法以及安全保护措施等方面。其中，基本要求包括操舵装置的结构设计应满足船舶的航行需求，具备足够的强度和耐久性，同时应符合相关的国际海事组织（IMO）和船级社的规定。设计原则强调操舵装置应具备良好的动态响应特性，确保船舶在各种工况下都能稳定运行。

在技术参数方面，标准对操舵装置的额定功率、工作压力、速度范围、控制方式等进行了明确规定。这些参数的设定直接影响到操舵系统的性能表现，因此必须根据船舶的具体用途和航行环境进行合理选择。此外，标准还提出了操舵装置的冗余设计要求，以提高系统的可靠性和安全性。

安装与调试是确保操舵装置正常运行的关键环节。标准要求操舵装置的安装应严格按照设计图纸和技术规范进行，确保各部件之间的连接稳固、密封良好。调试过程中应对操舵装置的各项功能进行全面测试，包括手动和自动操作模式下的响应速度、精度及稳定性。同时，还应检查系统的报警和保护机制是否正常运作。

安全保护措施是标准的重要组成部分。操舵装置在运行过程中可能面临多种风险，如过载、短路、液压泄漏等。为此，标准要求操舵装置应配备必要的保护装置，如过载保护、紧急停止按钮、液位监测和泄漏检测系统等。这些措施能够有效预防故障的发生，保障船舶和人员的安全。

此外，标准还对操舵装置的维护和检修提出了具体要求。定期检查和保养是保证操舵装置长期稳定运行的重要手段。标准建议用户按照制造商提供的维护手册进行日常检查，并在必要时进行专业维修。同时，对于老旧或存在隐患的操舵装置，应及时更换或升级，以避免潜在的安全风险。

总体而言，《GBT22196-2008船舶电气设备系统设计电动和电动液压操舵装置》为船舶操舵装置的设计、安装、调试和维护提供了全面的技术依据，有助于提升船舶的安全性和运行效率。随着船舶工业的不断发展，该标准也将不断完善和更新，以适应新的技术和市场需求。
