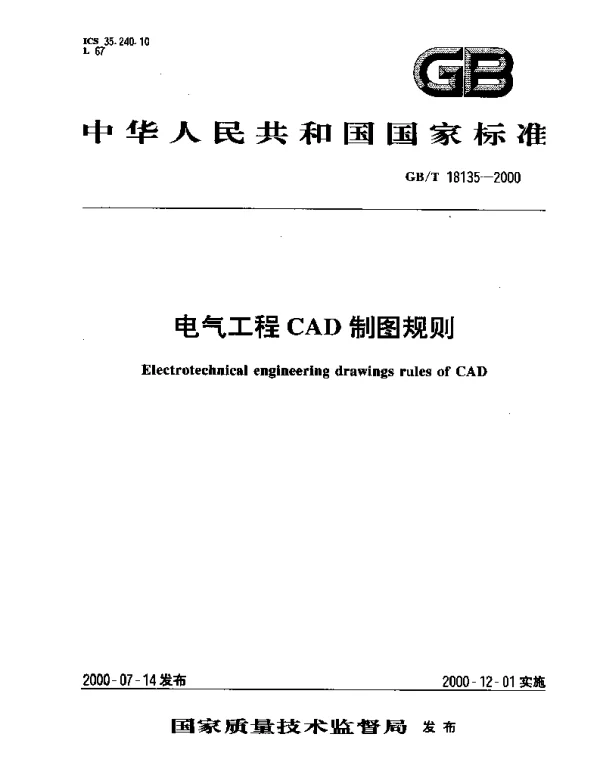

GBT18135-2000_电气工程CAD制图规则

《GBT18135-2000_电气工程CAD制图规则》是中国国家标准，适用于电气工程领域中的计算机辅助设计（CAD）制图工作。该标准由国家标准化管理委员会发布，旨在规范电气工程图纸的绘制方法和表达方式，确保不同单位、部门之间在技术交流和工程实施过程中能够保持一致性和可读性。

本标准自2000年实施以来，对我国电气工程行业的CAD制图工作起到了重要的指导作用。它涵盖了电气工程制图的基本原则、图线、符号、标注、比例、图纸幅面以及技术要求等方面的内容，为设计人员提供了统一的制图规范。

在电气工程CAD制图中，图线是表达图形信息的重要手段。标准规定了各种图线的类型、宽度和用途，如粗实线用于主要轮廓线，细实线用于辅助线或尺寸线等。这些规定有助于提高图纸的清晰度和专业性，避免因图线使用不当而导致的误解。

符号是电气工程制图的核心内容之一。标准中对常用电气符号进行了详细定义，包括电源、开关、熔断器、继电器、接触器、电动机等设备的图形符号。这些符号的标准化应用，使得设计人员能够快速理解图纸内容，并提高了图纸的通用性和可读性。

标注是图纸表达的重要组成部分。标准对文字、数字、注释等内容的格式、字体、大小等进行了明确规定。例如，文字应采用规范的字体，数字应清晰易读，注释应简明扼要。这些规定有助于提高图纸的专业性和准确性，避免因标注不清而造成的施工错误。

比例是图纸表达的重要参数。标准规定了常用的图纸比例，如1:1、1:2、1:5等，并要求设计人员根据实际需要选择合适的比例。合理的比例选择不仅能够保证图纸的清晰度，还能有效传达设计意图。

图纸幅面是制图工作的基础。标准对A0至A4等常见图纸幅面进行了规定，并明确了各幅面的尺寸、边距和标题栏位置。这些规定有助于统一图纸格式，提高图纸的可读性和管理效率。

此外，标准还对电气工程CAD制图的技术要求进行了说明，包括图纸的编号、修改记录、版本控制等内容。这些要求有助于提高图纸的可追溯性和管理规范性，确保图纸在不同阶段和不同人员之间的准确传递。

随着计算机技术的发展，CAD软件在电气工程设计中的应用越来越广泛。《GBT18135-2000_电气工程CAD制图规则》为CAD制图提供了一套完整的规范体系，使设计人员能够在统一的标准下进行高效、准确的设计工作。

总之，《GBT18135-2000_电气工程CAD制图规则》是我国电气工程领域的重要标准，对于提高设计质量、保障工程安全、促进技术交流具有重要意义。设计人员应认真学习和掌握该标准，严格按照规范进行制图工作，以提升自身专业水平和工作效率。
