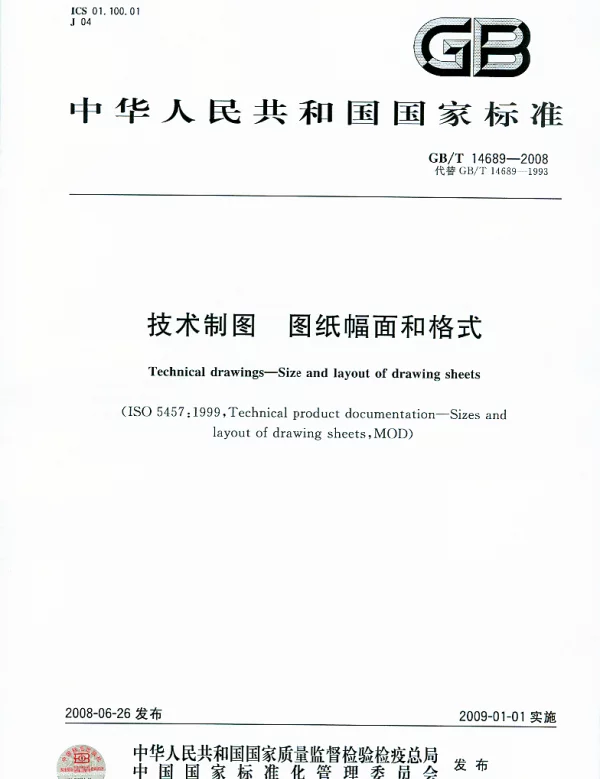

GBT14689-2008图幅

《GBT14689-2008图幅》是中国国家标准中关于技术制图图幅的规范文件，该标准对工程图纸的尺寸、格式和基本要求进行了详细规定。该标准适用于各种技术制图，包括机械、建筑、电子等领域的图纸设计与制作。通过统一图幅标准，能够提高图纸的可读性、便于交流与管理，同时也有助于提升工作效率。

在《GBT14689-2008图幅》中，首先明确了图幅的基本尺寸。标准规定了五种基本图幅，分别是A0、A1、A2、A3和A4。这些图幅的尺寸按照一定的比例进行划分，其中A0的尺寸为841mm×1189mm，而A1为594mm×841mm，依次类推。这种尺寸设计使得图纸在放大或缩小过程中能够保持比例一致，便于不同比例的图纸之间的转换与使用。

此外，《GBT14689-2008图幅》还对图幅的边框和标题栏进行了规定。图幅的四周应留有适当的边距，以确保图纸在装订或复制时不会被裁剪掉重要内容。标题栏一般位于图纸的右下角，用于标注图纸名称、编号、比例、设计者、审核者等信息。这一规定有助于提高图纸的规范性和可追溯性。

在实际应用中，选择合适的图幅是技术制图的重要环节。根据图纸内容的复杂程度和表达需求，合理选择图幅尺寸可以有效提升图纸的表现力和可读性。例如，对于复杂的机械零件图，通常会选择较大的图幅如A1或A0，以便更清晰地展示细节；而对于简单的结构图或说明图，则可以选择较小的图幅如A3或A4。

《GBT14689-2008图幅》还强调了图幅的排列方式。在多张图纸的情况下，应按照一定的顺序进行排列，以便于查阅和管理。同时，图纸的编号和标识也应符合相关标准，确保每张图纸都有唯一的标识，避免混淆和错误。

在技术制图领域，标准化是提高效率和质量的关键。《GBT14689-2008图幅》作为一项重要的国家标准，不仅规范了图幅的尺寸和格式，也为技术人员提供了明确的操作依据。通过遵循这一标准，可以确保图纸的一致性和规范性，从而提升整体的设计水平。

随着科技的发展，数字化制图逐渐成为主流，但纸质图纸仍然在许多领域中发挥着重要作用。因此，《GBT14689-2008图幅》在当前的技术环境中依然具有重要的指导意义。无论是传统手绘图纸还是现代CAD软件生成的电子图纸，都应严格遵守这一标准，以确保图纸的质量和一致性。

总之，《GBT14689-2008图幅》是技术制图领域的一项重要标准，它通过对图幅尺寸、格式和排列方式的明确规定，为工程图纸的设计和制作提供了科学依据。无论是在工业生产、建筑设计还是科研工作中，遵循这一标准都能够有效提升图纸的专业性和实用性，为技术和管理工作的顺利开展提供保障。
