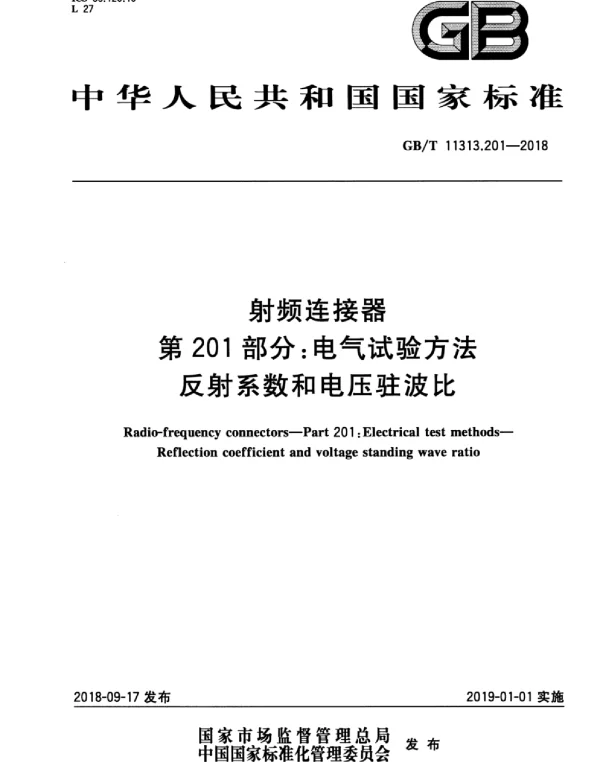

GBT11313.201-2018射频连接器第201部分：电气试验方法反射系数和电压驻波比

《GBT11313.201-2018射频连接器第201部分：电气试验方法反射系数和电压驻波比》是中国国家标准，该标准属于GB/T 11313系列的一部分，主要针对射频连接器的电气性能进行规范。该标准规定了射频连接器在实际应用中需要测试的反射系数和电压驻波比的相关试验方法，为射频连接器的设计、制造、检测和使用提供了技术依据。

射频连接器是用于传输高频信号的重要组件，广泛应用于通信、雷达、卫星、广播等电子设备中。由于射频信号在传输过程中容易受到阻抗不匹配的影响，从而产生反射现象，导致信号损失或干扰。因此，测量和控制射频连接器的反射系数和电压驻波比对于确保系统性能至关重要。

本标准中的反射系数是指入射波与反射波之间的幅度比值，通常用S11参数表示。电压驻波比（VSWR）则是指传输线中最大电压与最小电压的比值，它反映了传输线与负载之间的匹配程度。这两个参数都是衡量射频连接器性能的重要指标，直接影响系统的信号传输效率和稳定性。

在实施反射系数和电压驻波比的测试时，标准详细规定了测试条件、测试设备、测试步骤以及数据处理方法。例如，测试环境应满足一定的温度、湿度和电磁干扰要求，以确保测试结果的准确性。测试设备包括矢量网络分析仪、功率计、信号源等，这些设备需要经过校准并符合相关精度要求。

测试过程中，首先需要将被测射频连接器安装到测试夹具上，并确保其与测试设备的接口正确连接。随后，通过信号源发送特定频率范围内的射频信号，利用矢量网络分析仪测量反射系数和电压驻波比。测试数据需记录并进行分析，以判断被测连接器是否符合设计要求。

此外，标准还对测试结果的判定进行了说明。如果测试结果超出规定的限值，则认为该射频连接器不符合标准要求，可能需要进行返工或更换。同时，标准也强调了测试过程中的重复性和一致性，要求在相同条件下多次测试，以提高结果的可信度。

《GBT11313.201-2018射频连接器第201部分：电气试验方法反射系数和电压驻波比》不仅适用于射频连接器的生产制造企业，也适用于科研机构、检测实验室和用户单位。通过对反射系数和电压驻波比的准确测量，可以有效提升射频系统的整体性能，保障信号传输的稳定性和可靠性。

总之，该标准在射频连接器的电气性能测试中具有重要的指导意义。它不仅规范了测试方法，也为行业提供了统一的技术标准，有助于推动射频连接器行业的健康发展。
