《GBT 51200-2016 高压直流换流站设计规范》是中国国家标准,由国家住房和城乡建设部发布,适用于高压直流输电系统中的换流站设计。该标准旨在规范换流站的设计流程,确保其在技术、安全、经济和环保等方面达到合理要求,为电力系统的稳定运行提供保障。
换流站是高压直流输电系统的重要组成部分,主要负责将交流电转换为直流电或反之。由于高压直流输电具有传输距离远、损耗小、控制灵活等优点,因此被广泛应用于远距离大容量输电项目中。为了保证换流站的安全性和可靠性,《GBT 51200-2016》对换流站的选址、结构布置、设备选型、电气设计、继电保护、通信系统、防雷接地、环境保护等方面进行了详细规定。
该标准明确了换流站的设计原则,包括满足电力系统运行需求、适应环境条件、符合相关法律法规和技术标准等。同时,还强调了换流站与交流系统之间的协调配合,确保换流器、变压器、滤波器等关键设备的合理配置。
在电气设计方面,《GBT 51200-2016》对换流变压器、换流阀、直流滤波器、无功补偿装置等设备的选型、参数计算及配置方式提出了具体要求。此外,标准还对换流站的控制保护系统进行了规范,确保其具备快速响应、高可靠性和良好的抗干扰能力。
在结构布置上,该标准要求换流站根据地形、地质条件以及周边环境进行科学合理的布局,以减少对周围生态的影响,并提高运行维护的便利性。同时,对建筑物的防火、通风、采光等也有明确的规定。
《GBT 51200-2016》还特别关注换流站的防雷与接地设计,要求采用可靠的防雷措施,防止雷击对设备造成损害。同时,对接地系统的电阻值、接地网的布置方式等也做出了具体规定。
环境保护是该标准的重要内容之一,要求换流站在设计过程中充分考虑噪声、电磁场、废水废气排放等因素,采取有效措施降低对周围环境的影响。此外,还鼓励采用节能、环保的技术和设备,推动绿色能源发展。
总的来说,《GBT 51200-2016 高压直流换流站设计规范》是一部全面、系统、实用的技术标准,对于指导高压直流换流站的设计和建设具有重要意义。它不仅提高了换流站的技术水平和运行安全性,也为我国电力系统的可持续发展提供了有力支撑。

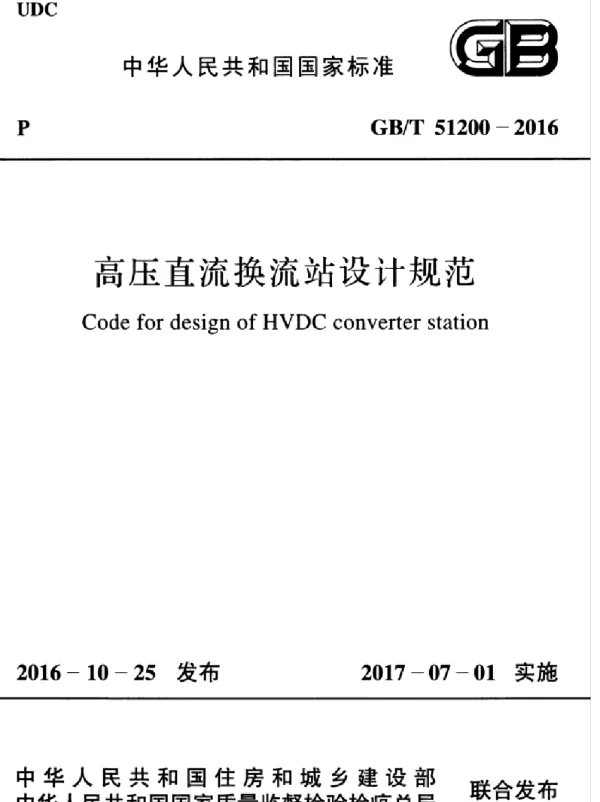

封面预览
