GBT 14689-2008图幅

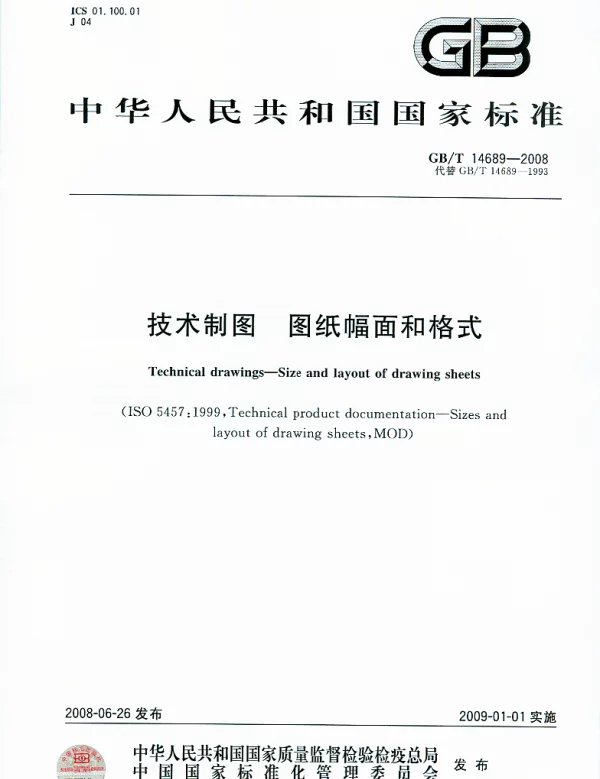

《GBT 14689-2008图幅》是中国国家标准，全称为《技术制图 图纸幅面和格式》，该标准于2008年发布，主要规定了技术制图中图纸的幅面尺寸、标题栏、图框线以及相关标注要求。该标准适用于各种工程、机械、建筑等领域的技术图纸绘制，是技术制图领域的重要规范之一。

该标准的制定目的是为了统一技术图纸的格式，提高图纸的可读性和通用性，便于设计、制造、检验和交流过程中的信息传递。通过规范图纸的大小、边距、标题栏的位置及内容，确保不同单位、不同地区的技术人员能够准确理解图纸内容，避免因格式不统一而导致的信息误解或错误。

在《GBT 14689-2008图幅》中，图纸的幅面尺寸被分为A0至A4五个基本幅面，此外还有A5、A6等扩展幅面。其中，A0图纸的尺寸为841mm×1189mm，A1为594mm×841mm，A2为420mm×594mm，A3为297mm×420mm，A4为210mm×297mm。这些尺寸均按照国际标准ISO 5457进行设定，确保与国际接轨。

除了幅面尺寸外，该标准还对图纸的边距进行了明确规定。通常情况下，图纸的左边（即装订边）应留出25mm的空白区域，其他三边则留出10mm的空白区域。这样的设置有助于在装订时不影响图纸内容的阅读，同时保持图纸的整体美观。

在技术制图中，图框线是图纸上的重要组成部分，用于界定图纸内容的范围。根据《GBT 14689-2008图幅》，图框线应使用粗实线绘制，其位置应距离图纸边缘相应距离，具体数值根据不同的图纸幅面而定。例如，对于A0到A3幅面，图框线距离左侧应为25mm，其他边为10mm；而对于A4幅面，图框线距离左侧应为20mm，其他边为10mm。

标题栏是技术图纸中不可或缺的部分，通常位于图纸的右下角。标题栏内应包含图纸名称、编号、比例、设计者、审核者、日期等信息。《GBT 14689-2008图幅》对标题栏的尺寸、位置和内容进行了详细规定，确保所有图纸在格式上的一致性。

此外，该标准还对图纸的折叠方式进行了说明。对于较大的图纸，如A0、A1幅面，通常需要进行折叠以便于存储和查阅。折叠后的图纸应保持内容的完整性，并且在折叠过程中不应影响图纸的可读性。

《GBT 14689-2008图幅》作为我国技术制图领域的基础标准，对各类工程图纸的绘制起到了重要的指导作用。它不仅规范了图纸的格式，还提高了图纸的质量和一致性，为技术交流和生产制造提供了便利。

随着科技的发展和制图技术的进步，虽然电子图纸的应用越来越广泛，但纸质图纸仍然在许多领域中占据重要地位。因此，《GBT 14689-2008图幅》的相关规定依然具有重要的现实意义。未来，随着标准化工作的不断推进，该标准可能会根据实际需求进行修订和完善，以更好地适应新的技术和应用环境。

总之，《GBT 14689-2008图幅》是一项重要的国家标准，它为技术制图提供了一套科学、规范的图纸格式标准，对于提升我国工程技术水平和促进国际交流具有重要意义。
