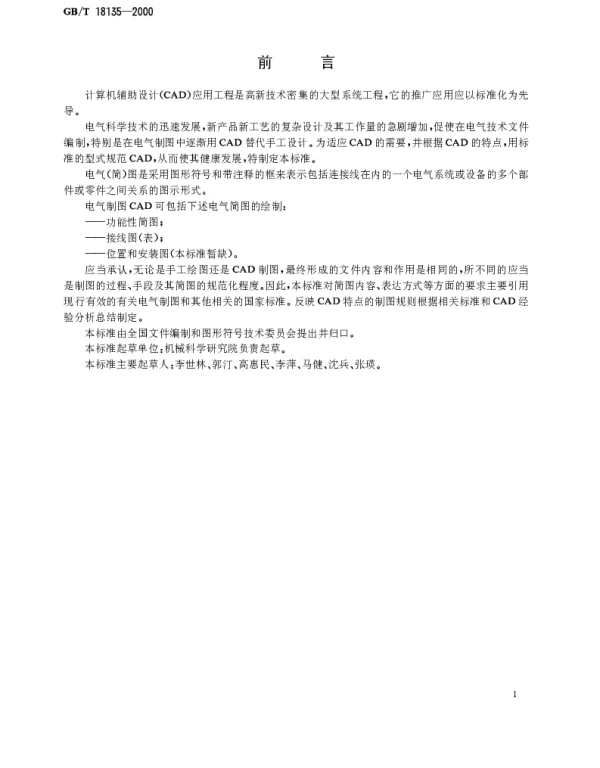

GB-T18135-2000电气工程CAD制图规则

《GB-T18135-2000电气工程CAD制图规则》是中国国家标准之一，该标准于2000年发布实施，主要适用于电气工程领域中的计算机辅助设计（CAD）制图工作。该标准的制定是为了规范电气工程图纸的设计和绘制流程，确保各类电气工程图纸在设计、施工、验收等环节中具备统一性、准确性和可操作性。

本标准由全国电气工程标准化技术委员会归口管理，主要针对电气工程CAD制图的基本要求、图形符号、线型、比例、标注方法、图纸幅面以及文件管理等方面进行了详细规定。通过这些规定，可以有效提升电气工程图纸的质量和一致性，为设计人员、施工单位和管理人员提供明确的技术依据。

在电气工程CAD制图中，图形符号是表达电气设备和线路的重要手段。《GB-T18135-2000》对各种电气元件、设备及其连接方式的图形符号进行了统一规定，确保不同设计单位之间能够相互理解和交流。此外，该标准还明确了线型的使用规范，包括实线、虚线、点划线等，以区分不同的电气线路和设备功能。

比例是制图中不可忽视的重要因素。《GB-T18135-2000》对电气工程图纸的比例选择进行了指导，建议根据工程规模和复杂程度合理选择比例，以便于图纸的阅读和理解。同时，标准还规定了图纸幅面的大小，如A0、A1、A2等，以保证图纸的标准化和规范化。

在标注方面，《GB-T18135-2000》强调了标注的准确性与清晰性。标注内容包括设备名称、编号、参数、安装位置等，要求标注信息完整、无歧义，并符合相关行业标准。此外，标准还规定了文字字体、字号及排版方式，以提高图纸的可读性和美观性。

文件管理是电气工程CAD制图中不可或缺的一部分。《GB-T18135-2000》对图纸的命名、存储、归档和版本控制提出了具体要求，以确保图纸资料的系统性和可追溯性。这一部分对于大型工程项目尤为重要，有助于提高工作效率和减少重复劳动。

《GB-T18135-2000电气工程CAD制图规则》不仅适用于电力系统、建筑电气、工业自动化等领域的电气工程设计，也为相关行业的技术人员提供了重要的参考依据。随着电气工程技术的不断发展，该标准也在不断完善和更新，以适应新的设计需求和技术进步。

总之，《GB-T18135-2000电气工程CAD制图规则》是一项具有重要现实意义和应用价值的国家标准。它不仅规范了电气工程图纸的设计和绘制流程，也提高了电气工程项目的整体质量和效率。对于从事电气工程设计、施工和管理的专业人员来说，掌握并严格遵守该标准是非常必要的。
