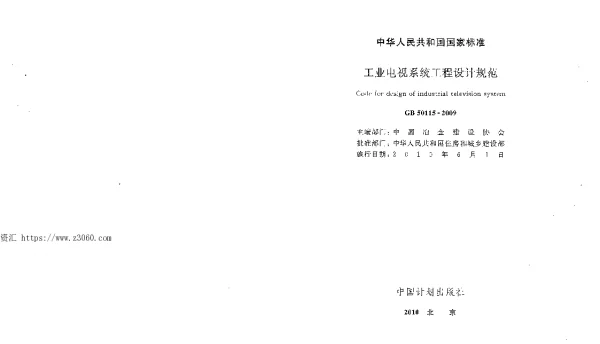

GB 50115-2009 工业电视系统工程设计规范

《GB 50115-2009 工业电视系统工程设计规范》是中国国家标准，由中华人民共和国住房和城乡建设部发布，自2010年6月1日起实施。该标准适用于工业领域中各类电视监控系统的工程设计，包括但不限于工厂、矿山、电力、交通等行业的视频监控系统。其主要目的是为工业电视系统的设计提供统一的技术要求和指导原则，以确保系统的安全性、可靠性以及实用性。

本规范共分为八个章节，涵盖了工业电视系统的设计原则、系统组成、设备选型、安装与布线、供电与接地、图像质量、系统调试及验收等内容。在设计原则方面，强调了系统应满足功能需求、技术先进性、经济合理性和可扩展性。同时，规范还对系统整体的布局提出了具体要求，包括摄像机的布置位置、监控范围、照明条件等，以确保图像采集的清晰度和有效性。

在系统组成方面，《GB 50115-2009》明确了工业电视系统的基本构成，包括前端摄像设备、传输设备、控制设备、显示设备以及存储设备等。每个部分都有详细的技术指标和性能要求，如摄像机的分辨率、信噪比、最低照度、防护等级等，均需符合国家相关标准。此外，规范还对传输方式进行了分类，包括有线传输和无线传输，并对不同传输方式的适用场景和性能参数进行了说明。

设备选型是工业电视系统设计的重要环节。规范中对摄像机、镜头、云台、解码器、视频分配器、矩阵切换器、数字录像设备等关键设备的选型提出了明确要求。例如，摄像机应具备良好的环境适应能力，能够在不同的光照条件下正常工作；镜头应根据使用场景选择合适的焦距和光圈；云台和解码器应具备足够的运动精度和稳定性等。

安装与布线是保证系统正常运行的基础。规范对摄像机、传输线路、控制设备等的安装位置、固定方式、布线路径等进行了详细规定。例如，摄像机应安装在不易受到外部干扰的位置，传输线路应尽量避免与其他强电线路平行敷设，以减少电磁干扰。同时，规范还对电缆的类型、规格、屏蔽方式等提出了具体要求，以确保信号传输的稳定性和安全性。

供电与接地是保障系统安全运行的重要措施。规范中明确规定，工业电视系统的电源应采用独立供电或专用配电回路，以避免因其他设备故障而影响系统运行。同时，系统应具备良好的接地措施，防止雷击、静电等对设备造成损害。对于重要场所，还应考虑防雷保护和过电压保护措施。

图像质量是衡量系统性能的重要指标。规范对图像的清晰度、色彩还原性、动态范围、帧率等提出了具体要求。例如，视频图像应能够清晰地显示目标细节，色彩应真实自然，画面不应出现明显的拖影或失真现象。此外，规范还对图像存储和回放的质量提出了相应要求，以确保监控数据的有效性和可用性。

最后，《GB 50115-2009》还对系统的调试与验收进行了详细说明，包括系统测试的内容、方法和标准。通过科学合理的调试和验收流程，可以确保系统达到设计要求，并具备良好的运行性能。该规范的实施，不仅提高了工业电视系统的设计水平，也为行业的规范化发展提供了有力支撑。
