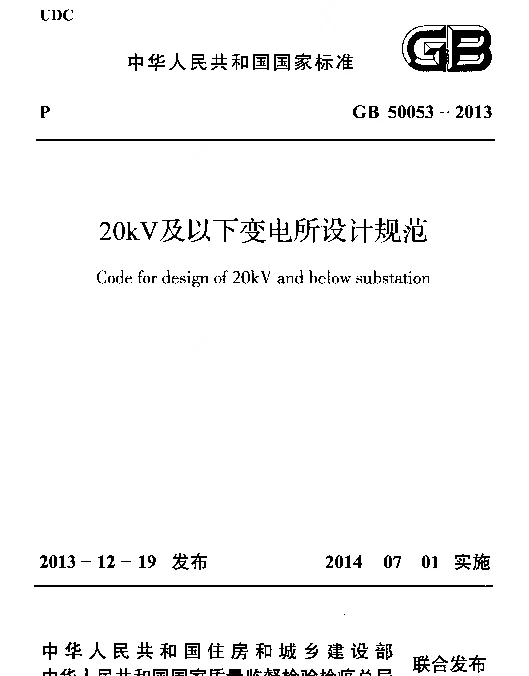

GB 50053-2013 20KV及以下变电所设计规范-60

《GB 50053-2013 20kV及以下变电所设计规范》是中国国家标准，用于指导和规范20kV及以下电压等级的变电所设计工作。该标准由中华人民共和国住房和城乡建设部发布，自2013年8月1日起实施，取代了之前的《20kV及以下变电所设计规范》（GB 50053-1994）。此规范适用于新建、改建和扩建的20kV及以下配电系统中的变电所设计，涵盖电气设备选择、布置、防火、防雷、接地、照明等方面。

在变电所设计中，安全性和可靠性是首要考虑因素。规范要求变电所的设计必须符合国家相关法律法规和技术标准，确保电力系统的稳定运行。同时，规范还强调了对环境的影响评估，要求在设计过程中充分考虑噪声、电磁场、污染等因素，以减少对周围环境和居民生活的影响。

变电所的选址和布局是设计的重要环节。规范规定，变电所应尽量靠近负荷中心，以减少线路损耗和电压损失。同时，变电所的位置应避免设置在易燃、易爆、有腐蚀性气体或严重污染的区域。此外，变电所的进出线应合理规划，确保交通便利，便于维护和检修。

在电气设备的选择上，《GB 50053-2013》提出了具体的技术要求。例如，变压器的容量应根据负荷计算确定，并留有一定的裕度；开关设备应具备足够的分断能力和机械寿命；保护装置应能够迅速切除故障，防止事故扩大。此外，规范还对电缆的选择、敷设方式以及接线方式等进行了详细规定。

防火与防雷措施是变电所设计中的关键内容。规范要求变电所内应配备完善的消防设施，如灭火器、自动喷水灭火系统等，并设置明显的防火标志。同时，变电所应按照防雷等级进行设计，安装避雷针、避雷器等防雷设备，以防止雷击造成的设备损坏和人员伤亡。

接地系统的设计同样受到高度重视。规范规定，变电所的接地网应采用铜质材料，确保良好的导电性能和耐腐蚀性。接地电阻值应符合相关标准，以保证人身和设备的安全。此外，变电所内的金属构件、设备外壳等均应可靠接地，防止静电积累和漏电风险。

照明和通风系统也是变电所设计不可忽视的部分。规范要求变电所内应设置充足的照明设施，确保工作人员在夜间或低光环境下能够正常作业。同时，通风系统应满足散热和空气流通的要求，保持室内温度适宜，防止设备过热导致故障。

此外，《GB 50053-2013》还对变电所的土建结构、建筑防火、节能设计等方面提出了具体要求。例如，变电所的建筑应采用耐火材料，确保在火灾情况下具有一定的耐火能力；同时，应优先选用节能环保的设备和材料，提高能源利用效率。

总之，《GB 50053-2013 20kV及以下变电所设计规范》为我国20kV及以下变电所的设计提供了全面、系统的指导依据，对于保障电力系统的安全、稳定和高效运行具有重要意义。
