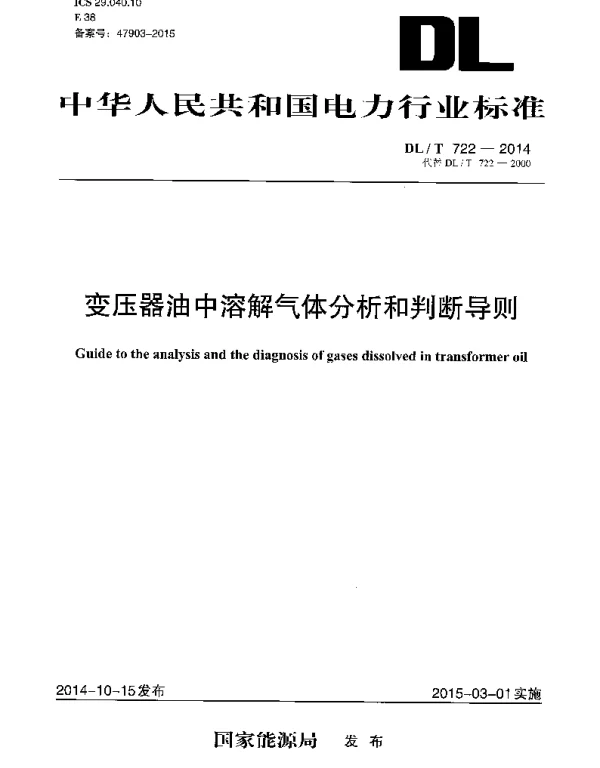

DLT 722-2014 变压器油中溶解气体分析和判断导则

《DLT 722-2014 变压器油中溶解气体分析和判断导则》是中国电力行业标准之一，主要用于指导变压器油中溶解气体的分析与故障判断。该标准由国家能源局发布，自2014年实施以来，在电力系统中发挥了重要作用。本导则适用于额定电压为35kV及以上电力变压器、电抗器等设备的运行维护工作。

变压器油在运行过程中，由于设备内部的电气或热力故障，会产生各种气体。这些气体溶解在油中，通过定期取样分析，可以判断设备是否存在异常情况。DLT 722-2014标准详细规定了变压器油中溶解气体的检测方法、分析项目、数据处理及故障判断依据。

该导则明确了常见的溶解气体种类，包括氢气（H₂）、甲烷（CH₄）、乙炔（C₂H₂）、乙烯（C₂H₄）、乙烷（C₂H₆）、一氧化碳（CO）和二氧化碳（CO₂）等。这些气体的含量变化能够反映设备内部的运行状态，例如局部放电、过热、绝缘老化等。

在分析方法方面，DLT 722-2014推荐采用气相色谱法对变压器油中的溶解气体进行测定。该方法具有高灵敏度和准确性，能够精确测量各种气体的浓度。同时，标准还规定了取样、保存和运输的注意事项，以确保检测结果的可靠性。

在数据处理方面，该导则提出了多种分析手段，如绝对值法、相对产气速率法和三比值法等。其中，三比值法是判断变压器内部故障类型的重要方法，通过比较不同气体的比值来识别故障性质。例如，乙炔与甲烷的比值可以判断是否存在放电故障。

DLT 722-2014还强调了对检测结果的综合分析，要求结合设备的历史数据、运行环境、负荷情况等因素进行判断。单一的气体含量并不能完全说明问题，必须进行全面评估。此外，标准还建议建立变压器油中溶解气体的数据库，以便于长期跟踪设备状态。

在实际应用中，DLT 722-2014为电力企业提供了科学的检测依据和技术支持。通过对变压器油中溶解气体的定期监测，可以提前发现潜在故障，避免重大事故的发生，提高设备运行的安全性和稳定性。

此外，该导则还对检测人员的资质、仪器设备的校准、实验室环境等方面提出了具体要求，以确保检测工作的规范性和可重复性。同时，标准鼓励技术创新，推动更先进的检测技术和分析方法的应用。

随着电力系统的发展，DLT 722-2014不断被完善和更新，以适应新型变压器和更高电压等级设备的需求。它不仅在国内得到了广泛应用，也为国际相关标准的制定提供了参考。

总之，《DLT 722-2014 变压器油中溶解气体分析和判断导则》是一部重要的技术标准，为电力设备的运行维护提供了科学依据和技术保障，对于提升电力系统的安全性和可靠性具有重要意义。
