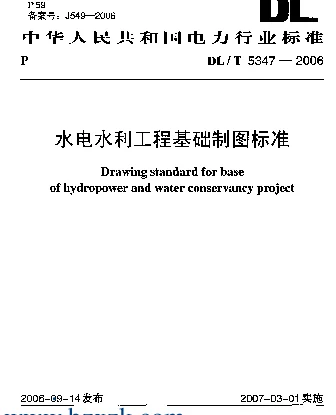

DLT 5347-2006 水电水利工程基础制图标准

《DLT 5347-2006 水电水利工程基础制图标准》是由中国电力企业联合会发布的一项行业标准，旨在规范水电水利工程领域的基础制图工作。该标准自2006年实施以来，在水电工程设计、施工及管理过程中发挥了重要作用，为相关技术人员提供了统一的技术依据和操作规范。

本标准适用于各类水电水利工程的初步设计、施工图设计以及相关的技术文件编制工作。其内容涵盖了图纸的分类、图幅规格、比例选择、线型与符号使用、标注方法、视图表达方式等多个方面。通过对这些基本要素的统一规定，确保了不同单位和部门在进行工程制图时能够保持一致性和可读性。

在图纸分类方面，《DLT 5347-2006》将水电水利工程图纸分为总平面图、布置图、结构图、设备图、管道图等多种类型，并对每种类型的图纸提出了具体的要求。例如，总平面图需要清晰展示整个工程的布局和主要建筑物的位置关系；结构图则要详细说明建筑物的构造形式和材料要求。

在图幅规格方面，标准规定了常用的A0至A4等几种图幅尺寸，并对图框、标题栏、会签栏等部分进行了标准化设计。这不仅有助于提高图纸的规范性，也有利于后续的归档和查阅。

关于比例选择，《DLT 5347-2006》根据不同的工程规模和复杂程度，推荐了合理的比例范围。例如，对于大型枢纽工程，通常采用1:500或1:1000的比例；而对于局部构造详图，则可能采用1:20或1:10的比例。这种灵活的比例选择既保证了图纸的清晰度，又避免了不必要的浪费。

在线型与符号使用方面，标准明确规定了各种线型（如实线、虚线、点划线等）的用途，并对常用符号进行了统一定义。这有助于减少因符号不一致而导致的误解，提高了图纸的专业性和准确性。

在标注方法上，《DLT 5347-2006》强调了尺寸标注、文字说明、技术要求等内容的规范性。例如，尺寸标注应遵循国家标准，文字说明应简洁明了，技术要求应明确具体。这些要求不仅提升了图纸的质量，也便于施工单位准确理解和执行。

此外，标准还对视图表达方式进行了详细说明，包括正投影、剖面图、断面图等常用视图的绘制方法。通过合理的视图组合，可以全面、直观地展示工程结构和设备布置情况，为设计和施工提供有力支持。

总体而言，《DLT 5347-2006 水电水利工程基础制图标准》是一项非常重要的行业规范，它不仅规范了水电工程的制图行为，也为行业的健康发展提供了技术保障。随着水电工程的不断推进，该标准也在实践中不断完善和更新，以更好地适应新的技术和管理需求。
