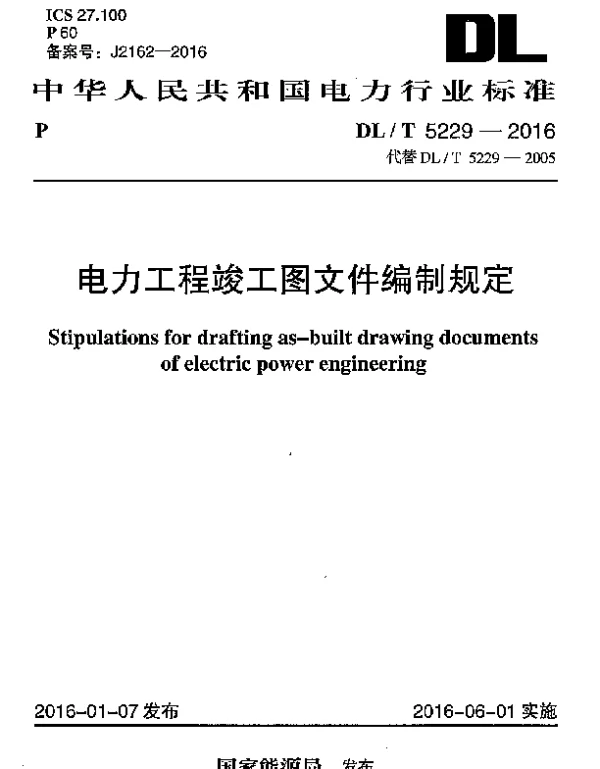

DLT 5229-2016 电力工程竣工图文件编制规定

《DLT 5229-2016 电力工程竣工图文件编制规定》是由中国国家能源局发布的行业标准，适用于电力工程建设项目的竣工图编制工作。该标准对电力工程竣工图的编制内容、格式、质量要求以及管理流程等方面进行了详细规定，旨在规范电力工程竣工图的编制和管理，确保工程资料的完整性、准确性和可追溯性。

本标准的制定是为了适应电力工程建设项目日益复杂的发展需求，特别是在大型输变电工程、发电工程和配电网工程中，竣工图作为工程实施过程的重要记录，对于后续的运行维护、检修和改造具有重要意义。通过统一竣工图的编制规范，可以有效提高工程资料的管理水平，为工程的全生命周期管理提供可靠的数据支持。

DLT 5229-2016明确了竣工图的编制范围，包括但不限于电气一次系统图、二次接线图、设备布置图、管道系统图、土建结构图等。同时，标准还规定了竣工图的绘制方法、比例选择、图例符号使用、文字说明等内容，确保不同专业之间的图纸能够相互配合、协调一致。

在竣工图的编制过程中，应遵循“真实、准确、完整”的原则，所有图纸必须反映实际施工情况，不得随意修改或简化。此外，竣工图应当与设计图纸、施工记录、验收报告等相关资料相一致，确保数据的一致性和可验证性。

标准还对竣工图的整理和归档提出了具体要求。竣工图应按照项目分类、专业划分进行整理，并按照规定的格式装订成册。同时，应建立完善的竣工图管理制度，明确责任人和管理流程，确保竣工图的安全保存和有效利用。

DLT 5229-2016的发布实施，对于提升电力工程竣工图的质量和管理水平具有重要意义。它不仅有助于规范电力工程的建设过程，也为今后的工程审计、技术评估和项目后评价提供了重要的依据。

在实际应用中，各电力工程单位应严格按照本标准的要求开展竣工图的编制工作，确保每一项工程都能形成完整的竣工图资料。同时，相关主管部门也应加强对竣工图编制工作的监督和检查，推动标准的有效落实。

随着电力工程技术的不断发展，竣工图的编制工作也需要不断更新和完善。DLT 5229-2016作为现行有效的行业标准，为电力工程竣工图的规范化管理提供了有力支撑，也为行业的可持续发展奠定了坚实基础。
