DLT 5186-2004 水力发电厂机电设计规范

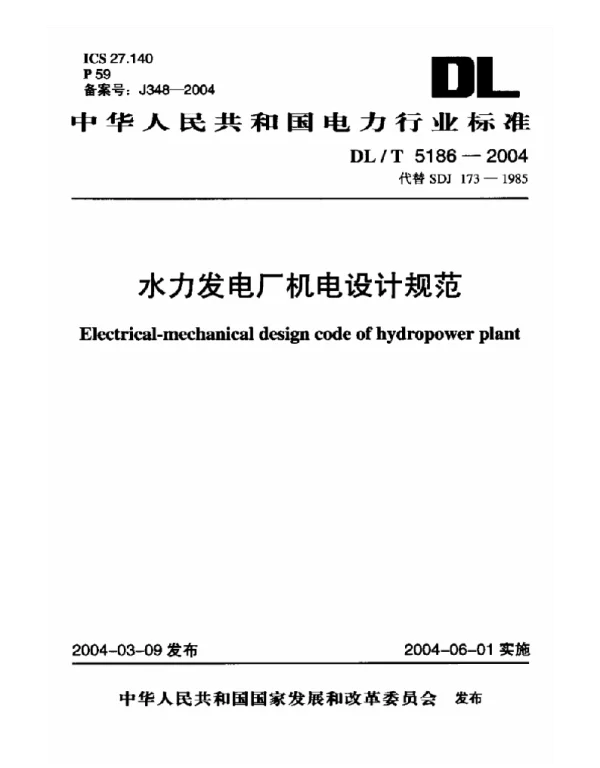

《DLT 5186-2004 水力发电厂机电设计规范》是中国电力行业的重要标准之一，主要用于指导水力发电厂机电设备的设计工作。该规范由中华人民共和国国家发展和改革委员会于2004年发布，适用于新建、扩建或改建的水力发电厂的机电设计，涵盖了从发电机、变压器到继电保护、自动化控制等多个方面。

本规范的制定旨在提高水力发电厂机电设计的科学性、合理性与安全性，确保水电站运行的稳定性与经济性。通过统一设计标准，规范设计流程，能够有效提升工程质量和运行效率，同时降低后期维护成本。

在机电设计中，规范强调了对电气设备选型、布置方式以及安装工艺的要求。例如，在发电机设计方面，规范明确了额定容量、电压等级、冷却方式等技术参数的选择依据，并对发电机的结构形式、绝缘等级及防护等级提出了具体要求。此外，对于变压器的设计，规范也规定了容量选择、接线方式、调压方式以及冷却系统的设计原则。

在继电保护系统的设计中，《DLT 5186-2004》提出了针对不同设备和系统的保护配置方案，包括主保护、后备保护以及自动装置等。规范强调了保护系统的可靠性、选择性和速动性，确保在发生故障时能够迅速切除故障部分，防止事故扩大。同时，规范还对继电保护装置的整定计算方法进行了详细说明。

自动化控制系统是现代水电站运行的重要组成部分。本规范对自动化系统的设计提出了明确要求，包括监控系统、数据采集系统、通信系统以及调度自动化等内容。规范强调了系统功能的完整性、可靠性和可扩展性，以适应未来电站运行需求的变化。

在电气设备布置方面，规范对主厂房、配电装置、电缆敷设等环节提出了具体要求。例如，对主厂房内的设备布置，规范建议按照功能分区进行合理安排，确保设备运行安全、便于维护。对于电缆敷设，规范要求根据电压等级、环境条件等因素选择合适的敷设方式，避免电磁干扰和机械损伤。

《DLT 5186-2004》还对水力发电厂的接地系统、防雷保护、防火措施等方面进行了详细规定。规范指出，接地系统的设计应符合相关国家标准，确保电气设备和人员的安全。同时，防雷保护应结合电站地理位置和气候条件进行综合考虑，以减少雷击对设备的损害。

总体而言，《DLT 5186-2004 水力发电厂机电设计规范》是一部内容全面、技术性强的行业标准，为我国水力发电厂的机电设计提供了重要依据。它不仅有助于提高水电站的设计水平，也为后续的施工、运行和维护提供了技术保障。
