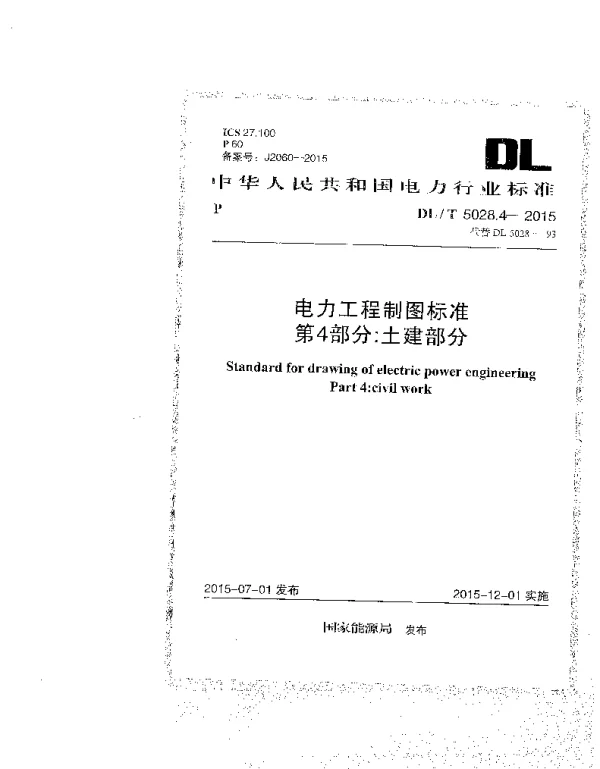

DLT 5028.4-2015 电力工程制图标准 第4部分：土建部分

《DLT 5028.4-2015 电力工程制图标准 第4部分：土建部分》是中国电力行业的重要技术标准之一，主要用于规范电力工程中土建部分的制图工作。该标准由国家能源局发布，自2015年起实施，旨在统一电力工程设计、施工及验收过程中土建图纸的绘制方法和表达方式，提高工程质量和工作效率。

本标准适用于各类发电厂、变电站、输电线路及相关配套设施的土建工程设计与施工图绘制。它涵盖了土建工程中的建筑结构、地基基础、混凝土结构、砌体结构、钢结构以及相关附属设施的设计制图要求。通过对制图内容、比例、图例、标注、符号等方面的详细规定，确保了不同单位之间在工程图纸上的信息交流和数据共享更加准确和高效。

在制图内容方面，《DLT 5028.4-2015》对土建工程的平面图、立面图、剖面图、节点详图等进行了明确的规定。例如，对于建筑结构，要求绘制出主要构件的尺寸、材料、连接方式等内容；对于地基基础，需标明基础类型、埋深、承载力等关键参数；对于混凝土结构，则需要按照相关规范进行配筋图的绘制，并标注钢筋的规格、间距、锚固长度等。

在制图比例方面，标准根据不同的工程规模和复杂程度，规定了合理的比例范围，如1:50、1:100、1:200等，以保证图纸的清晰度和可读性。同时，对于特殊结构或复杂节点，允许采用放大比例进行详细表达，以满足设计和施工的实际需求。

图例和符号是制图标准的重要组成部分。《DLT 5028.4-2015》对常见的土建构件、材料、构造做法等制定了统一的图例和符号，避免了因理解差异而导致的设计错误或施工问题。此外，标准还对文字标注、尺寸标注、标高标注等进行了详细说明，确保图纸信息的完整性和准确性。

除了基本的制图要求外，该标准还强调了图纸的标准化管理和版本控制。在实际工程中，图纸往往需要经过多次修改和审核，因此，标准要求所有图纸必须有明确的编号、版本号、编制人、审核人等信息，便于后续的查阅和管理。

随着电力工程的不断发展，土建工程在其中的地位日益重要。《DLT 5028.4-2015》作为一项重要的行业标准，不仅提高了电力工程土建制图的规范性和一致性，也为设计、施工、监理等相关单位提供了统一的技术依据。通过严格执行该标准，可以有效减少设计误差、提升工程质量，并为工程的顺利实施提供有力保障。

总之，《DLT 5028.4-2015 电力工程制图标准 第4部分：土建部分》是一项具有重要指导意义的技术规范，它的实施有助于推动电力工程行业的标准化建设，促进工程管理水平的提升。
