氧化钇对铝镁硼超硬材料力学性能的影响

《氧化钇对铝镁硼超硬材料力学性能的影响》是一篇探讨新型超硬材料性能优化的学术论文。该研究聚焦于氧化钇（Y₂O₃）作为添加剂在铝镁硼（AlMgB）体系中的作用，旨在通过引入氧化钇来改善材料的硬度、耐磨性以及热稳定性等关键力学性能。随着现代工业对高性能材料需求的不断增长，开发具有优异综合性能的超硬材料成为材料科学领域的重要课题。

铝镁硼超硬材料因其高硬度和良好的热稳定性，被广泛应用于切割工具、磨削工具以及高温环境下的结构材料。然而，传统铝镁硼材料在实际应用中仍存在一定的局限性，例如脆性较大、抗冲击性能不足等问题。因此，如何通过添加合适的元素来优化其微观结构和力学性能，成为研究的重点。

本论文系统地研究了氧化钇对铝镁硼材料力学性能的影响机制。通过实验手段，研究人员制备了一系列不同氧化钇含量的样品，并对其进行了显微组织分析、硬度测试、断裂韧性测定以及热膨胀系数测量。结果表明，适量的氧化钇能够显著改善材料的微观结构，促进晶粒细化，从而提高材料的硬度和强度。

在实验过程中，研究人员采用了粉末冶金方法制备样品。首先将铝、镁、硼及不同比例的氧化钇粉末按一定配比混合均匀，随后在高温高压条件下进行烧结。通过对烧结温度、压力以及保温时间的控制，确保材料获得良好的致密性和均匀的显微结构。此外，还利用扫描电子显微镜（SEM）和X射线衍射（XRD）技术对材料的微观形貌和物相组成进行了表征。

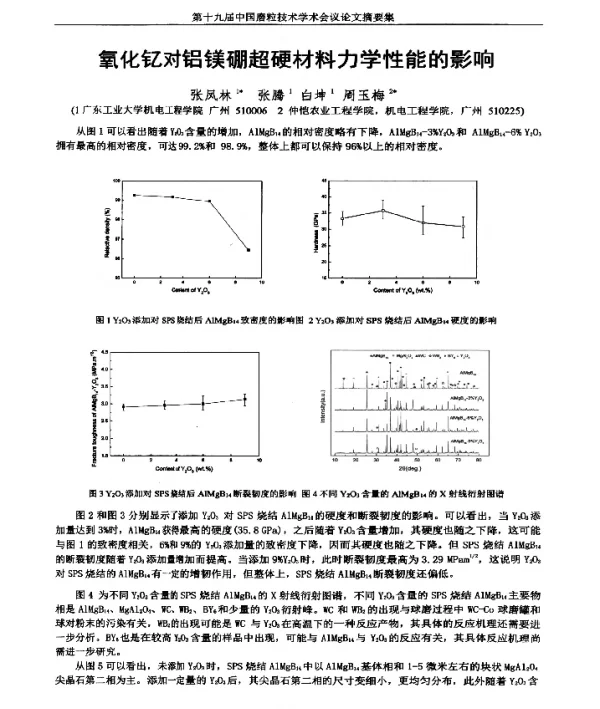

实验结果显示，当氧化钇的添加量为2 wt%时，材料的维氏硬度达到最大值，约为35 GPa，较未添加氧化钇的样品提高了约10%。同时，断裂韧性也有所提升，说明氧化钇的加入有助于改善材料的抗裂纹扩展能力。此外，氧化钇的引入还有效降低了材料的热膨胀系数，使其在高温环境下表现出更好的尺寸稳定性。

进一步的研究发现，氧化钇在材料中主要以固溶体形式存在，能够与铝、镁、硼形成稳定的化合物，从而增强材料的整体结合力。同时，氧化钇的加入还可能抑制晶界滑移，提高材料的抗蠕变性能。这些因素共同作用，使得材料在高温和高载荷条件下仍能保持较高的力学性能。

值得注意的是，过量的氧化钇添加反而会对材料性能产生不利影响。当氧化钇含量超过4 wt%时，材料的硬度开始下降，且出现明显的脆性增加现象。这可能是由于氧化钇在材料中形成第二相，导致局部应力集中，从而降低材料的整体性能。因此，研究中建议将氧化钇的添加量控制在2-3 wt%之间，以实现最佳的性能平衡。

综上所述，《氧化钇对铝镁硼超硬材料力学性能的影响》这篇论文通过系统的实验研究，揭示了氧化钇在铝镁硼材料中的重要作用。研究结果不仅为超硬材料的性能优化提供了理论依据，也为实际应用中的材料设计和工艺改进提供了重要参考。未来的研究可以进一步探索其他稀土元素或复合添加剂对材料性能的影响，以期开发出更加优异的新型超硬材料。
