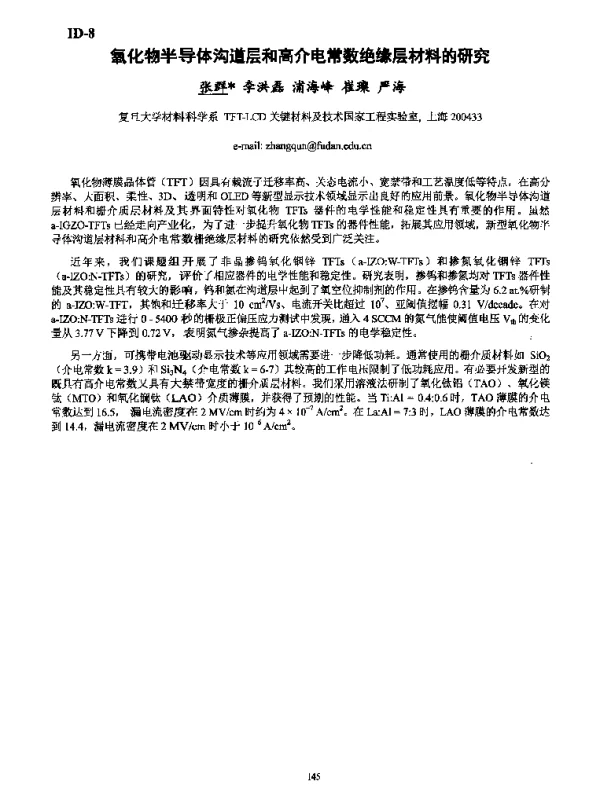

氧化物半导体沟道层和高介电常数绝缘层材料的研究

《氧化物半导体沟道层和高介电常数绝缘层材料的研究》是一篇关于新型半导体材料在电子器件中应用的学术论文。该研究聚焦于氧化物半导体材料作为沟道层以及高介电常数（high-κ）绝缘层材料在场效应晶体管中的应用，旨在探索这些材料在提升器件性能方面的潜力。

随着微电子技术的发展，传统的硅基半导体材料在进一步缩小尺寸时面临诸多挑战，如短沟道效应、漏电流增加等。为了克服这些问题，研究人员开始关注其他类型的半导体材料，尤其是氧化物半导体。这类材料具有优异的电子迁移率、良好的透明性以及可低温制备等特点，因此在柔性电子、显示技术及传感器等领域展现出广阔的应用前景。

在本研究中，作者对多种氧化物半导体材料进行了系统分析，包括氧化铟锡（ITO）、氧化锌（ZnO）、氧化铟镓锌（IGZO）等。这些材料被用作沟道层，以替代传统硅基材料。研究结果表明，氧化物半导体沟道层能够显著提高器件的开关比，并且在低电压下表现出良好的稳定性。

此外，论文还探讨了高介电常数绝缘层材料的应用。高介电常数材料，如氧化铪（HfO₂）、氧化锆（ZrO₂）和氧化铝（Al₂O₃），被广泛用于栅极绝缘层，以减少栅极漏电流并提高器件的电容密度。通过优化高介电常数材料的结构和掺杂方式，可以有效改善器件的性能。

在实验过程中，研究人员采用了多种先进的材料制备和表征技术，包括磁控溅射、原子层沉积（ALD）以及X射线光电子能谱（XPS）等。这些技术帮助他们精确控制材料的成分和厚度，并对其物理和电学特性进行了深入分析。

论文还比较了不同材料组合下的器件性能，例如氧化物半导体沟道层与不同高介电常数绝缘层之间的匹配情况。研究发现，选择合适的材料组合可以显著提升器件的性能，特别是在降低工作电压和提高响应速度方面。

除了实验研究，论文还从理论上分析了氧化物半导体和高介电常数材料的能带结构及其对器件性能的影响。通过对载流子输运机制的模拟，研究人员进一步验证了实验结果的合理性。

在实际应用方面，该研究为下一代高性能电子器件的设计提供了重要的理论依据和技术支持。例如，在柔性显示屏、可穿戴设备以及低功耗传感器中，这些材料的使用有望带来更高效、更稳定和更灵活的电子解决方案。

总体而言，《氧化物半导体沟道层和高介电常数绝缘层材料的研究》是一篇具有重要学术价值和应用前景的论文。它不仅推动了新型半导体材料的研究进展，也为未来电子器件的发展提供了新的思路和技术路径。
