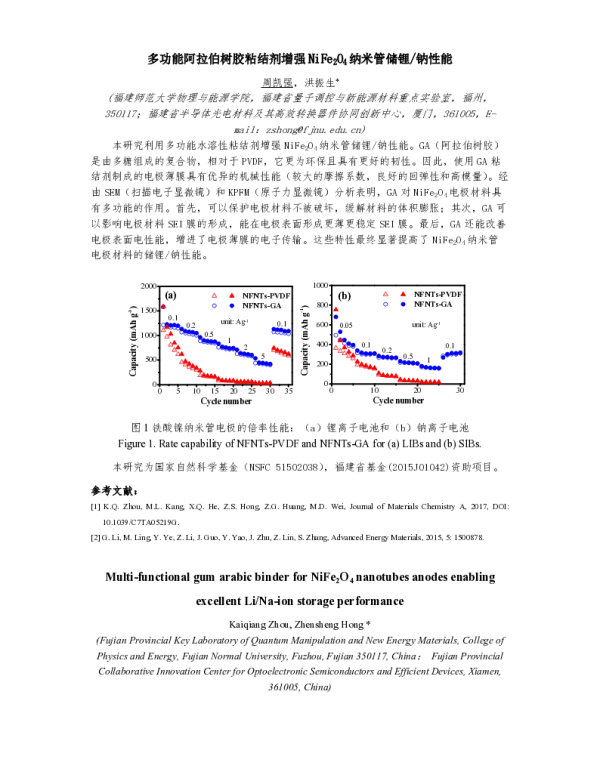

多功能阿拉伯树胶粘结剂增强NiFe2O4纳米管储锂钠性能

《多功能阿拉伯树胶粘结剂增强NiFe2O4纳米管储锂钠性能》是一篇关于新型电极材料研究的学术论文，主要探讨了如何通过引入阿拉伯树胶作为粘结剂来改善NiFe2O4纳米管在锂离子和钠离子电池中的性能。该研究为开发高性能、低成本的储能材料提供了新的思路。

NiFe2O4作为一种典型的尖晶石结构氧化物，因其良好的热稳定性、化学稳定性和较高的理论比容量而被广泛研究。然而，其在充放电过程中容易发生体积膨胀，导致电极材料粉化和循环性能下降。此外，NiFe2O4的导电性较差，也限制了其在高倍率充放电条件下的应用。因此，如何提高NiFe2O4的结构稳定性与电子传输能力成为研究的重点。

阿拉伯树胶是一种天然多糖类物质，具有良好的生物相容性、可降解性和优异的粘结性能。近年来，研究人员发现其在电极材料中可以起到良好的粘结作用，并能有效缓解材料在充放电过程中的体积变化。同时，阿拉伯树胶还具有一定的导电性，有助于提升电极材料的整体导电性能。

本研究采用水热法合成了NiFe2O4纳米管，并将其与阿拉伯树胶混合制备成复合电极材料。实验结果表明，阿拉伯树胶的引入显著提高了NiFe2O4纳米管的结构稳定性，减少了在充放电过程中由于体积变化引起的材料破碎问题。同时，阿拉伯树胶的加入还增强了电极材料的导电性，从而提升了其在锂离子和钠离子电池中的电化学性能。

在电化学性能测试中，研究团队对所制备的复合电极材料进行了恒流充放电测试、循环伏安法（CV）和交流阻抗谱（EIS）分析。结果表明，与未添加阿拉伯树胶的NiFe2O4纳米管相比，使用阿拉伯树胶作为粘结剂的电极材料表现出更高的比容量、更优的循环稳定性以及更低的电荷转移电阻。特别是在100次循环后，其容量保持率仍高达92%以上，显示出良好的循环性能。

此外，研究还发现，阿拉伯树胶不仅能够作为粘结剂，还能在一定程度上调控NiFe2O4纳米管的形貌和结构，使其形成更加均匀和稳定的纳米管结构。这种结构优势有助于提高电极材料的反应活性和离子扩散速率，从而进一步提升其电化学性能。

在锂离子电池测试中，该复合电极材料在0.1 A/g的电流密度下，首次放电比容量达到约750 mAh/g，经过100次循环后仍保持在680 mAh/g左右。而在钠离子电池测试中，该材料同样表现出优异的储钠性能，首次放电比容量约为530 mAh/g，经过100次循环后容量保持率为85%以上。

综上所述，《多功能阿拉伯树胶粘结剂增强NiFe2O4纳米管储锂钠性能》这篇论文通过引入阿拉伯树胶作为粘结剂，成功提升了NiFe2O4纳米管在锂离子和钠离子电池中的电化学性能。该研究不仅为开发高性能的储能材料提供了新思路，也为未来新能源技术的发展提供了重要的理论支持和实验依据。
