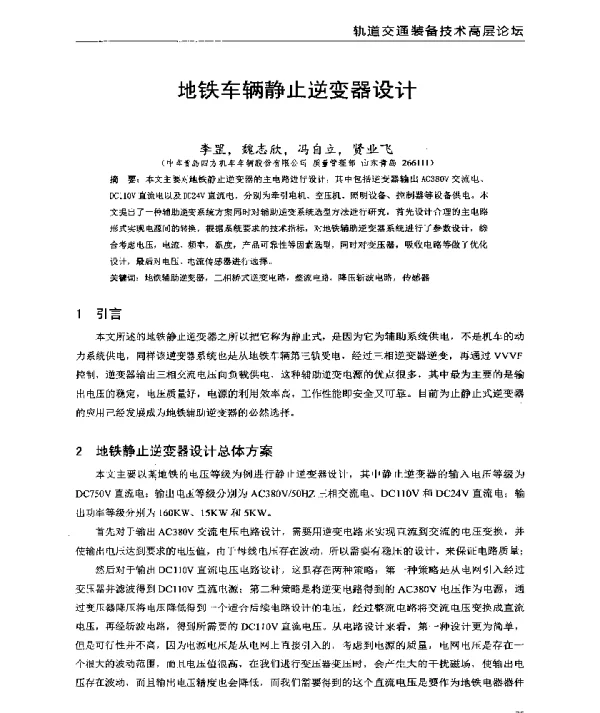

地铁车辆静止逆变器设计

《地铁车辆静止逆变器设计》是一篇关于地铁车辆电力系统中关键部件——静止逆变器（SIV）的设计与实现的研究论文。该论文详细阐述了地铁车辆在运行过程中如何通过静止逆变器将直流电转换为交流电，以满足列车内部照明、空调、通风等设备的用电需求。作为现代城市轨道交通系统的重要组成部分，静止逆变器的设计直接影响到列车的运行效率、安全性和节能效果。

论文首先介绍了地铁车辆的基本结构和供电方式。地铁车辆通常采用接触网或第三轨供电，提供的是直流电。然而，列车上的许多辅助设备，如空调系统、照明系统以及控制电路，需要交流电才能正常工作。因此，静止逆变器的作用就是将直流电转换为稳定的交流电，确保列车各系统的稳定运行。

在设计方面，论文重点分析了静止逆变器的核心组成模块，包括输入滤波器、DC-AC逆变模块、输出滤波器以及控制系统。输入滤波器用于抑制电网中的高频噪声，保护逆变器免受干扰；DC-AC逆变模块是整个系统的核心，负责将直流电转换为交流电，通常采用IGBT（绝缘栅双极型晶体管）作为开关器件；输出滤波器则用于平滑输出电压，减少谐波污染；而控制系统则是实现逆变器智能化运行的关键部分，能够根据负载变化自动调节输出电压和频率。

论文还探讨了静止逆变器在实际应用中的关键技术问题，如电磁兼容性、散热设计以及效率优化。由于地铁车辆运行环境复杂，温度变化大，且空间有限，因此在设计时必须充分考虑散热问题，以避免因过热导致设备损坏。此外，为了提高能效，论文提出采用先进的PWM（脉宽调制）技术，使逆变器在不同负载条件下都能保持较高的转换效率。

在安全性方面，论文强调了静止逆变器的故障保护机制。例如，当检测到过载、短路或温度异常时，系统应能迅速切断电源，防止故障扩大。同时，论文还介绍了冗余设计策略，即在关键部件上设置备用模块，以提高系统的可靠性和容错能力。

论文还对不同类型的静止逆变器进行了比较分析，包括传统的电压型逆变器和电流型逆变器。电压型逆变器适用于低功率场合，具有结构简单、成本较低的优点；而电流型逆变器则更适合高功率应用，具有更好的动态响应性能。根据地铁车辆的实际需求，论文建议采用电压型逆变器，并结合PWM技术进行优化。

在实验验证部分，论文通过搭建仿真模型和实际测试平台，对所设计的静止逆变器进行了全面测试。测试结果表明，该逆变器能够在各种工况下稳定运行，输出电压波形良好，谐波含量低，符合相关标准要求。同时，测试数据也验证了其在节能方面的优势，相较于传统逆变器，新型设计可降低约10%的能耗。

最后，论文总结了地铁车辆静止逆变器设计的重要性，并指出未来研究方向可能包括进一步提高逆变器的集成度、优化控制算法以及探索新型半导体材料的应用。随着城市轨道交通的不断发展，静止逆变器的设计将面临更高的技术挑战，同时也蕴含着更大的发展空间。
