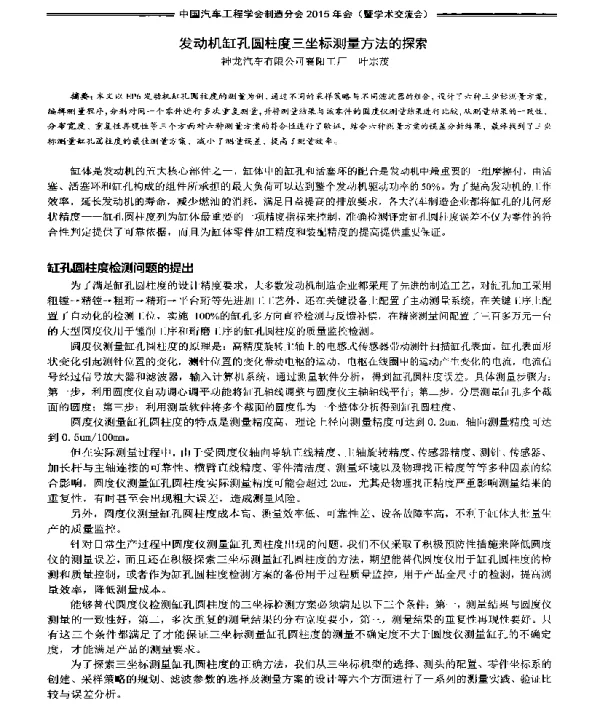

发动机缸孔圆柱度三坐标测量方法的探索

《发动机缸孔圆柱度三坐标测量方法的探索》是一篇探讨现代制造业中发动机缸孔圆柱度检测技术的学术论文。该论文旨在研究如何利用三坐标测量机（CMM）对发动机缸孔进行高精度的圆柱度测量，以提高发动机制造过程中的质量控制水平。随着汽车工业的不断发展，发动机性能和可靠性成为关键因素，而缸孔的几何精度直接影响发动机的工作效率和寿命。因此，如何准确、高效地测量缸孔的圆柱度成为行业关注的重点。

在传统测量方法中，通常采用千分表或气动量仪等工具进行缸孔圆柱度的检测，但这些方法存在一定的局限性，如测量速度慢、精度受限以及无法全面反映缸孔的整体形状误差。相比之下，三坐标测量机具有高精度、高灵活性和数据处理能力强等优势，能够实现对复杂曲面和三维结构的精确测量。因此，将三坐标测量技术应用于发动机缸孔圆柱度检测，是提升测量效率和精度的重要方向。

该论文首先介绍了三坐标测量机的基本原理及其在工业测量中的应用现状。三坐标测量机通过三个相互垂直的轴向运动，可以精确测量物体的三维坐标，从而获取被测物体的几何特征。在发动机缸孔的测量过程中，三坐标测量机会沿着缸孔轴线方向采集多个截面的数据点，并通过算法计算出圆柱度误差值。这种方法不仅能够提供更全面的测量结果，还能够有效识别缸孔的椭圆度、锥度等常见缺陷。

其次，论文详细分析了发动机缸孔圆柱度的定义及影响因素。圆柱度是指缸孔实际表面与理想圆柱面之间的最大允许偏差，其数值越小，表示缸孔的几何形状越接近理想状态。影响缸孔圆柱度的因素包括加工工艺、材料特性、设备精度以及测量方法等。其中，加工过程中刀具磨损、机床振动以及冷却液的影响都可能导致缸孔出现不规则变形，进而影响圆柱度指标。

为了验证三坐标测量方法的有效性，论文设计并实施了一系列实验。实验对象为不同型号的发动机缸孔样本，分别采用传统测量方法和三坐标测量方法进行对比分析。实验结果表明，三坐标测量方法在测量精度和重复性方面均优于传统方法，能够更准确地捕捉到缸孔的微小形状误差。此外，三坐标测量还能提供更多的数据信息，如各截面的直径变化、圆柱度分布趋势等，为后续的工艺优化提供了有力支持。

论文还探讨了三坐标测量过程中可能遇到的技术挑战和解决方案。例如，在测量发动机缸孔时，由于缸孔内部空间狭小，三坐标测量机的探针可能会受到限制，导致测量路径规划困难。针对这一问题，论文提出了一种基于计算机辅助设计（CAD）模型的路径优化算法，能够在保证测量精度的前提下，合理安排探针的移动轨迹，减少测量时间并提高操作效率。

此外，论文还讨论了三坐标测量数据的后处理方法。测量完成后，需要对采集到的数据进行滤波、拟合和误差分析，以提取有效的圆柱度参数。论文提出了一种基于最小二乘法的圆柱拟合算法，能够自动识别缸孔的理想圆柱面，并计算实际测量值与理想值之间的偏差。这种算法不仅提高了数据处理的自动化程度，还增强了测量结果的可信度。

最后，论文总结了三坐标测量方法在发动机缸孔圆柱度检测中的应用价值，并指出未来的研究方向。随着智能制造技术的发展，三坐标测量系统将更加智能化和集成化，能够与生产线实时连接，实现在线检测和自动调整。同时，结合人工智能和大数据分析技术，三坐标测量系统有望进一步提升测量精度和效率，为发动机制造行业带来更大的技术革新。
