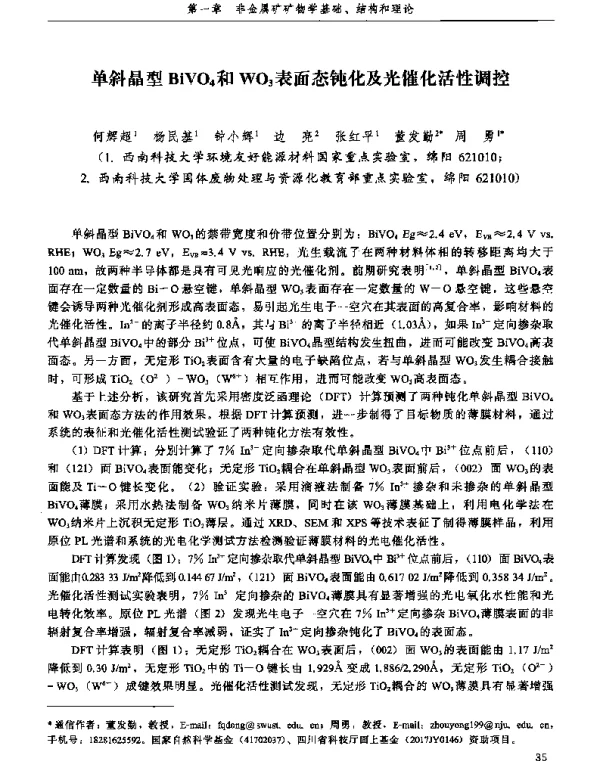

单斜晶型BiVO4和WO3表面态钝化及光催化活性调控

《单斜晶型BiVO4和WO3表面态钝化及光催化活性调控》是一篇关于光催化材料研究的学术论文，聚焦于单斜晶型BiVO4和WO3这两种半导体材料的表面态调控及其对光催化性能的影响。该研究旨在通过优化材料的表面结构，减少电子-空穴复合，提高光催化效率，为环境治理和能源转换领域提供新的思路。

BiVO4和WO3是两种常见的金属氧化物半导体材料，广泛应用于光催化降解有机污染物、水分解制氢等反应中。其中，BiVO4具有良好的可见光响应能力，而WO3则因其优异的稳定性在光催化领域备受关注。然而，这两种材料在实际应用中普遍存在光生载流子复合严重、表面缺陷多等问题，导致其光催化性能受限。

论文首先对单斜晶型BiVO4和WO3的晶体结构进行了系统分析，明确了其表面原子排列和能带结构。研究发现，BiVO4的表面存在较多的氧空位和缺陷，这些缺陷会成为光生电子和空穴的复合中心，降低材料的光催化活性。同样，WO3的表面也存在类似的缺陷问题，影响了其在光催化反应中的表现。

针对上述问题，论文提出了一种表面态钝化策略，通过引入特定的元素或化合物对BiVO4和WO3的表面进行修饰。研究采用化学气相沉积、溶胶-凝胶法以及等离子体处理等多种方法，在材料表面引入氧元素或其他掺杂剂，从而有效减少了表面缺陷，改善了材料的电子传输性能。

实验结果表明，经过表面钝化的BiVO4和WO3材料表现出显著增强的光催化活性。在模拟太阳光照射下，修饰后的材料能够更有效地分解有机污染物，如甲基橙和亚甲基蓝，显示出更高的降解效率。此外，研究还发现，表面钝化不仅提高了材料的光吸收能力，还增强了电荷分离效率，降低了电子-空穴复合的概率。

论文进一步探讨了表面态钝化对光催化性能的具体影响机制。研究认为，表面钝化可以通过改变材料的费米能级位置，促进光生电子向表面迁移，从而提高催化反应的效率。同时，钝化层还能起到保护作用，防止材料在反应过程中发生结构破坏或溶解，延长其使用寿命。

此外，研究团队还对不同钝化条件下的材料进行了对比分析，包括不同的掺杂浓度、处理温度和时间等参数。结果表明，适当的钝化条件可以显著提升材料的光催化性能，但过高的掺杂浓度或处理强度可能会导致材料结构发生变化，反而降低催化效果。

该论文的研究成果为BiVO4和WO3等半导体材料的表面工程提供了理论依据和技术支持，也为开发高效、稳定的光催化剂提供了新的方向。未来，随着表面调控技术的不断发展，这类材料有望在环境保护、清洁能源等领域发挥更大的作用。

总之，《单斜晶型BiVO4和WO3表面态钝化及光催化活性调控》是一篇具有重要科学价值和应用前景的论文，不仅深化了对光催化材料的理解，也为相关领域的研究提供了有益的参考。
