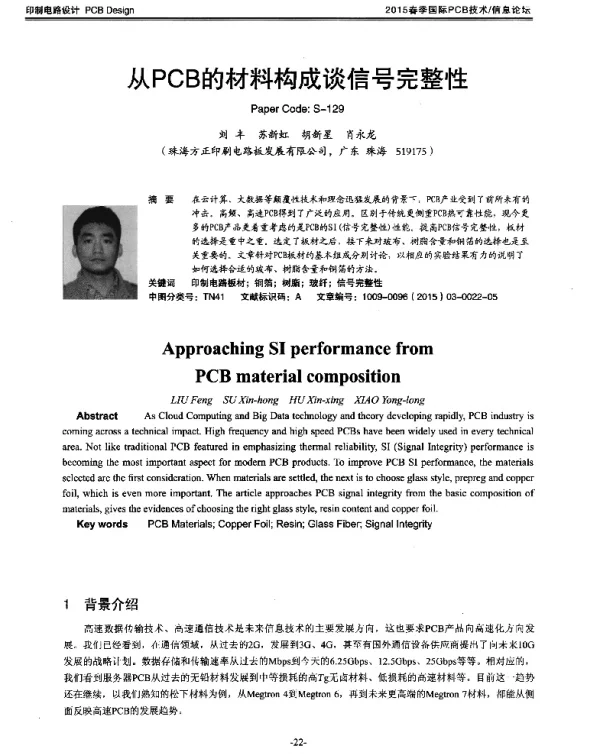

从PCB的材料构成谈信号完整性

《从PCB的材料构成谈信号完整性》是一篇深入探讨印刷电路板（PCB）材料特性与信号完整性之间关系的学术论文。文章通过分析PCB制造中常用的基材、铜箔、阻焊层等材料的物理和电气特性，揭示了这些材料如何影响高速信号在PCB上的传输质量。

论文首先介绍了PCB的基本结构和主要材料组成。PCB通常由基材、铜箔、绝缘层以及表面处理层等部分构成。其中，基材是PCB的骨架，常见的基材包括FR-4、高频材料如Rogers、Teflon等。不同基材的介电常数、介质损耗、热膨胀系数等参数直接影响信号的传播速度和衰减程度。

文章指出，信号完整性问题主要包括反射、串扰、延迟和电磁干扰等。这些问题的产生往往与PCB材料的选择密切相关。例如，高频信号在传输过程中，如果基材的介电常数不均匀或存在较大的介质损耗，会导致信号失真和能量损失。此外，材料的热膨胀系数如果不匹配，可能在温度变化时导致PCB变形，从而影响信号路径的稳定性。

论文还详细讨论了铜箔的厚度和表面粗糙度对信号完整性的影响。铜箔作为导电层，其厚度决定了电流密度和电阻值，而表面粗糙度则会影响高频信号的传输损耗。过厚的铜箔可能导致信号路径的不均匀性，而过薄的铜箔则可能无法满足大电流需求。因此，在设计高速PCB时，需要根据信号频率和电流大小选择合适的铜箔规格。

另外，文章提到阻焊层和表面处理工艺对信号完整性也有重要影响。阻焊层用于保护铜箔并防止焊接短路，但其材料特性可能会影响高频信号的传播。例如，某些阻焊材料可能会增加介质损耗或引入额外的电容效应。表面处理工艺如沉金、喷锡等也会影响信号的接触电阻和可靠性。

论文进一步分析了PCB材料的选择对信号完整性的具体影响。例如，在高速数字系统中，选择低介电常数和低介质损耗的基材可以有效减少信号延迟和衰减。而在射频和微波应用中，材料的均匀性和一致性更为关键，以确保信号的稳定传输。

此外，文章还强调了PCB制造工艺对材料性能的影响。不同的制造流程可能改变基材的微观结构，从而影响其电气特性。例如，高温压制过程可能引起基材内部的应力分布不均，导致介电常数的变化。因此，在PCB设计阶段，应充分考虑制造工艺对材料性能的潜在影响。

最后，论文总结了PCB材料构成对信号完整性的重要性，并提出了优化材料选择和制造工艺的建议。作者认为，随着电子设备向高速、高频方向发展，PCB材料的研究和改进将变得愈发关键。未来的研究应更加关注新型材料的开发和应用，以提升信号传输的质量和可靠性。

总之，《从PCB的材料构成谈信号完整性》为工程师和研究人员提供了宝贵的理论依据和技术指导，帮助他们在实际设计中更好地理解和应对信号完整性问题。
