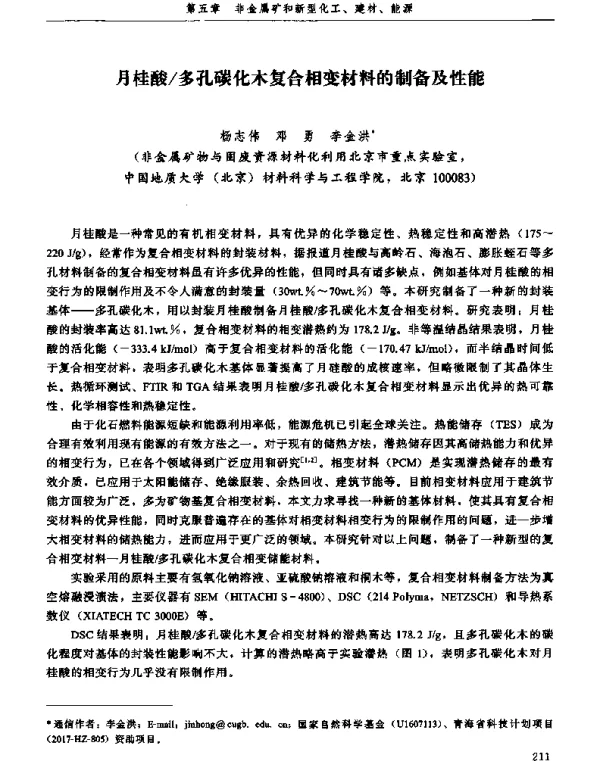

月桂酸多孔碳化木复合相变材料的制备及性能

《月桂酸多孔碳化木复合相变材料的制备及性能》是一篇研究新型复合相变材料的论文，主要探讨了如何通过将月桂酸与多孔碳化木结合，制备出具有优异储能性能的复合相变材料。该研究为建筑节能、工业余热回收以及电子设备散热等领域提供了新的解决方案。

在能源利用效率日益受到关注的背景下，相变材料因其能够吸收和释放大量潜热而备受青睐。然而，传统的相变材料如石蜡、脂肪酸等在实际应用中存在导热性差、易泄漏等问题。因此，研究人员尝试将这些材料与多孔材料复合，以改善其性能。本文正是基于这一思路，选取月桂酸作为相变材料，多孔碳化木作为基体，通过物理吸附或化学键合的方式将其复合，从而提高材料的整体性能。

论文首先介绍了月桂酸的基本性质。月桂酸是一种常见的饱和脂肪酸，具有较高的相变焓值，且熔点适中，适用于多种应用场景。同时，其化学稳定性较好，不易发生分解或氧化，因此被广泛用于相变储能材料的研究中。然而，由于其本身是固态物质，在高温下容易发生液化，导致在使用过程中出现泄漏问题，影响材料的稳定性和安全性。

为了克服这一问题，研究者选择了多孔碳化木作为基体材料。碳化木是通过高温处理木材得到的一种多孔结构材料，具有较大的比表面积和良好的热稳定性。这种多孔结构不仅能够有效容纳月桂酸，还能在一定程度上限制其流动，防止泄漏。此外，碳化木还具备良好的导热性能，有助于提升复合材料的传热效率。

在制备工艺方面，论文详细描述了复合相变材料的制备过程。首先，对木材进行碳化处理，得到多孔碳化木。然后，将月桂酸加热至熔融状态，并通过浸渍或真空吸附的方法将其引入多孔碳化木内部。最后，经过冷却固化，形成稳定的复合相变材料。该方法操作简单，成本较低，适合大规模生产。

实验结果表明，所制备的月桂酸多孔碳化木复合相变材料具有良好的相变性能。其相变温度与纯月桂酸相近，说明碳化木并未显著改变月桂酸的相变特性。同时，复合材料的相变焓值较高，显示出较强的储热能力。此外，材料的导热系数也有所提升，表明多孔碳化木在一定程度上改善了材料的导热性能。

论文还对复合材料的热循环稳定性进行了测试。经过多次加热和冷却循环后，材料的相变性能基本保持不变，说明其具有较好的热稳定性。这表明该复合相变材料在长期使用过程中不会发生明显的性能退化，具有良好的应用前景。

此外，研究团队还对复合材料的微观结构进行了分析。通过扫描电子显微镜（SEM）观察发现，月桂酸均匀地分布在多孔碳化木的孔隙中，未出现明显的聚集现象。这进一步证明了复合材料的制备工艺是成功的，月桂酸与碳化木之间形成了良好的结合。

综上所述，《月桂酸多孔碳化木复合相变材料的制备及性能》这篇论文系统地研究了月桂酸与多孔碳化木复合相变材料的制备方法及其性能表现。研究结果表明，该复合材料不仅保留了月桂酸的优点，还通过多孔碳化木的引入显著提升了材料的导热性和稳定性，具有广阔的应用前景。未来，随着相关技术的进一步发展，这类复合相变材料有望在建筑节能、电子散热等领域发挥更大的作用。
