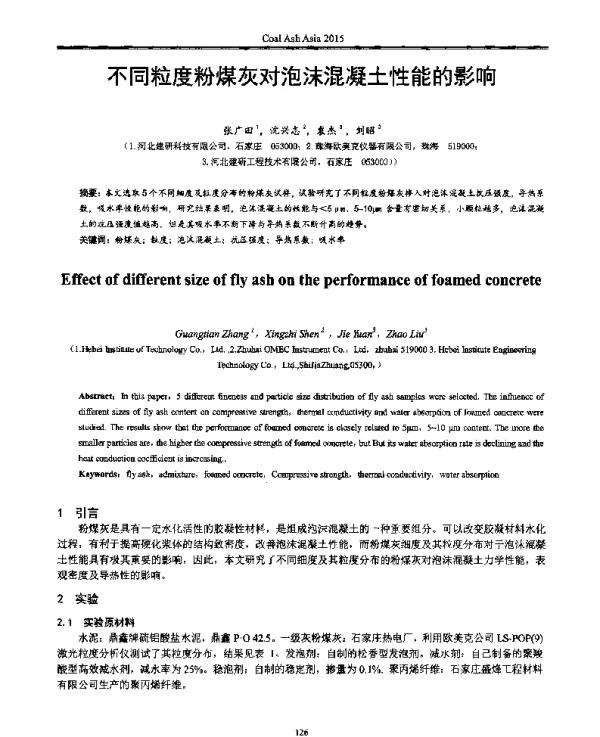

不同粒度粉煤灰对泡沫混凝土性能的影响

《不同粒度粉煤灰对泡沫混凝土性能的影响》是一篇探讨粉煤灰在泡沫混凝土中应用的学术论文。该研究旨在分析不同粒度的粉煤灰对泡沫混凝土物理力学性能及微观结构的影响，为泡沫混凝土的优化设计和实际工程应用提供理论依据。

泡沫混凝土是一种轻质、多孔且具有良好隔热性能的建筑材料，广泛应用于建筑保温、隔音、填充等领域。其主要成分包括水泥、水、发泡剂以及掺合料。其中，粉煤灰作为常见的工业副产品，因其具有良好的火山灰活性和较低的成本，被广泛用作混凝土的掺合料。然而，粉煤灰的粒度对其在泡沫混凝土中的作用效果存在显著影响，因此研究不同粒度粉煤灰对泡沫混凝土性能的影响具有重要意义。

本论文通过实验方法，选取了三种不同粒度的粉煤灰：粗粉煤灰（粒径大于45μm）、中等粉煤灰（粒径在10-45μm之间）和细粉煤灰（粒径小于10μm）。在相同的配合比条件下，将这三种粉煤灰分别替代部分水泥，制备出相应的泡沫混凝土试件，并对其进行抗压强度、密度、孔隙率、导热系数等性能测试。

实验结果表明，随着粉煤灰粒度的减小，泡沫混凝土的抗压强度呈现出先增加后降低的趋势。其中，使用细粉煤灰的泡沫混凝土在28天龄期时的抗压强度最高，达到3.2MPa，而粗粉煤灰的抗压强度仅为2.1MPa。这说明细粉煤灰由于其较高的比表面积和更好的火山灰反应能力，能够更有效地参与水化反应，从而提高混凝土的强度。

此外，研究还发现，粉煤灰粒度对泡沫混凝土的密度和孔隙率有明显影响。细粉煤灰的加入使得泡沫混凝土的孔隙分布更加均匀，孔径更小，从而提高了材料的整体致密性。相比之下，粗粉煤灰的颗粒较大，容易在混凝土中形成较大的空隙，导致孔隙率增加，密度降低。

在导热系数方面，研究结果表明，随着粉煤灰粒度的减小，泡沫混凝土的导热系数逐渐降低。这是因为细粉煤灰能够改善混凝土的微观结构，减少热量传导路径，从而提高其保温性能。这一特性对于需要良好隔热性能的建筑应用尤为重要。

论文进一步分析了不同粒度粉煤灰对泡沫混凝土微观结构的影响。通过扫描电子显微镜（SEM）观察发现，细粉煤灰能够与水泥浆体更好地结合，形成更致密的结构。而粗粉煤灰则容易在界面处形成薄弱区域，导致材料整体性能下降。

综上所述，《不同粒度粉煤灰对泡沫混凝土性能的影响》这篇论文系统地研究了粉煤灰粒度对泡沫混凝土各项性能的影响，揭示了不同粒度粉煤灰在泡沫混凝土中的作用机制。研究成果不仅为泡沫混凝土的配制提供了科学依据，也为粉煤灰的资源化利用提供了新的思路。

未来的研究可以进一步探讨不同掺量和复合掺合料对泡沫混凝土性能的影响，同时结合实际工程案例进行验证，以推动泡沫混凝土技术的不断发展和应用。
