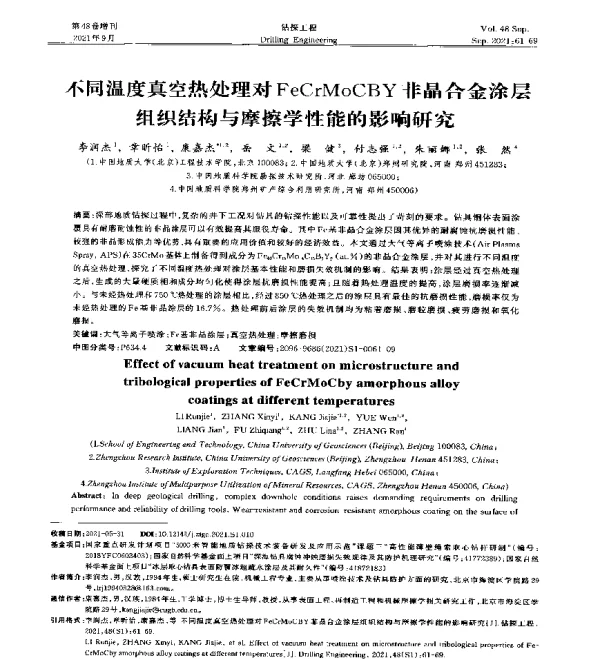

不同温度真空热处理对FeCrMoCBY非晶合金涂层组织结构与摩擦学性能的影响研究

《不同温度真空热处理对FeCrMoCBY非晶合金涂层组织结构与摩擦学性能的影响研究》是一篇探讨非晶合金涂层在不同温度下真空热处理后性能变化的学术论文。该研究旨在分析FeCrMoCBY非晶合金涂层在经过不同温度的真空热处理后，其微观组织结构和摩擦学性能的变化规律，从而为实际应用提供理论依据和技术支持。

FeCrMoCBY非晶合金是一种具有优异力学性能和耐腐蚀性的材料，常用于制造高耐磨、高硬度的涂层。由于其非晶态结构，这类材料在高温下容易发生晶化现象，导致性能发生变化。因此，研究不同温度下的热处理对材料性能的影响至关重要。

在本研究中，作者采用真空热处理方法，将FeCrMoCBY非晶合金涂层分别在300℃、400℃、500℃和600℃的温度下进行处理。通过X射线衍射（XRD）分析，观察到随着热处理温度的升高，材料中的非晶相逐渐减少，同时出现了一些金属间化合物的结晶相。这表明，在较高温度下，非晶合金发生了部分晶化，导致其微观结构发生变化。

此外，扫描电子显微镜（SEM）和透射电子显微镜（TEM）用于分析材料的表面形貌和内部结构。结果表明，随着温度的升高，涂层表面出现了更多的孔洞和裂纹，这可能会影响其机械性能和耐磨性。然而，在适当的热处理温度下，如400℃，涂层的致密性和均匀性得到了改善，表现出更好的结合力。

在摩擦学性能方面，研究采用了球盘式摩擦试验机对不同热处理温度下的涂层进行了摩擦磨损测试。实验结果显示，未经热处理的非晶合金涂层具有较高的摩擦系数，但在适当温度的热处理后，摩擦系数有所降低，说明涂层的表面光滑度和润滑性能得到了提升。特别是在400℃热处理后的样品，表现出最佳的摩擦学性能。

进一步的研究还发现，随着热处理温度的升高，涂层的硬度和耐磨性呈现出先增加后下降的趋势。在400℃时，涂层的硬度达到最大值，而在600℃时，由于晶化程度过高，材料的脆性增加，导致耐磨性下降。这表明，热处理温度的选择对涂层的综合性能有重要影响。

研究还对比了不同温度下涂层的磨损机制。在较低温度下，磨损主要以粘着磨损为主；而在较高温度下，磨损形式转变为磨粒磨损和疲劳磨损。这表明，热处理温度不仅影响涂层的微观结构，还改变了其磨损行为。

综上所述，《不同温度真空热处理对FeCrMoCBY非晶合金涂层组织结构与摩擦学性能的影响研究》通过系统的实验和分析，揭示了热处理温度对非晶合金涂层性能的多方面影响。该研究不仅为FeCrMoCBY非晶合金涂层的应用提供了理论依据，也为优化其制备工艺提供了参考。未来的研究可以进一步探索其他因素，如热处理时间、气氛环境等对涂层性能的影响，以实现更广泛的实际应用。
