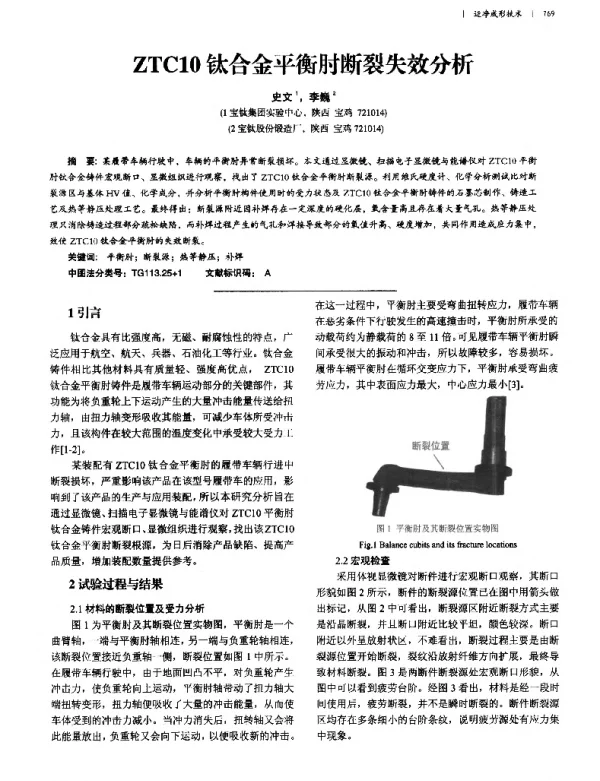

ZTC10钛合金平衡肘断裂失效分析

《ZTC10钛合金平衡肘断裂失效分析》是一篇关于钛合金材料在实际应用中出现断裂问题的研究论文。该论文针对某型设备中的关键部件——平衡肘进行了深入的失效分析，旨在揭示其断裂原因，并为后续的材料选择和结构设计提供科学依据。

ZTC10钛合金是一种广泛应用于航空航天、兵器制造等领域的高性能材料，具有良好的强度、韧性和耐腐蚀性能。然而，在实际使用过程中，由于各种复杂因素的影响，ZTC10钛合金平衡肘仍可能发生断裂事故，影响设备的正常运行和使用寿命。因此，对该材料的断裂失效进行系统分析具有重要的工程意义。

论文首先介绍了ZTC10钛合金的基本特性，包括其化学成分、力学性能以及在不同环境下的表现。通过对材料的微观组织结构进行观察，研究者发现ZTC10钛合金主要由α相和β相组成，其中α相具有较高的强度，而β相则增强了材料的塑性。这种双相结构使得ZTC10钛合金在保持高强度的同时，也具备一定的韧性。

在对平衡肘断裂样本进行取样后，研究者采用了多种实验方法进行分析，包括宏观观察、显微组织分析、断口形貌分析以及力学性能测试等。通过宏观观察，研究人员发现断裂部位存在明显的裂纹扩展痕迹，且裂纹源多位于零件的应力集中区域。这表明，局部应力过高可能是导致断裂的重要原因之一。

进一步的显微组织分析显示，ZTC10钛合金在加工过程中可能存在一些缺陷，如夹杂物、气孔或未熔合等。这些缺陷在受力状态下容易成为裂纹的起始点，从而引发材料的断裂。此外，论文还指出，ZTC10钛合金在高温环境下可能会发生相变，导致材料性能下降，这也是造成断裂的一个潜在因素。

断口形貌分析是研究断裂机制的重要手段。通过扫描电子显微镜（SEM）对断口进行观察，研究者发现断裂面呈现出典型的脆性断裂特征，说明材料在断裂过程中缺乏足够的塑性变形能力。同时，断口表面还发现了疲劳裂纹的痕迹，表明该平衡肘可能经历了长期的交变载荷作用，最终导致疲劳断裂。

为了验证上述分析结果，研究者还对ZTC10钛合金进行了力学性能测试，包括拉伸试验、冲击试验和硬度测试等。测试结果表明，ZTC10钛合金在常温下的抗拉强度和屈服强度均符合设计要求，但在某些条件下，其韧性有所下降，特别是在低温环境下，材料的脆性增加，更容易发生断裂。

基于以上分析，论文提出了多项改进建议，以减少ZTC10钛合金平衡肘的断裂风险。首先，应加强对材料加工工艺的控制，减少内部缺陷的产生；其次，建议在设计阶段充分考虑应力集中问题，优化结构形状，避免局部应力过高；最后，建议对材料在不同工况下的性能进行更全面的研究，以便更好地指导实际应用。

综上所述，《ZTC10钛合金平衡肘断裂失效分析》是一篇具有较高实用价值的论文，不仅为钛合金材料的应用提供了理论支持，也为相关工程实践提供了重要的参考依据。通过系统的实验分析和深入的机理探讨，该论文为提高设备安全性和可靠性提供了有力的技术支撑。
