X65钢在硫酸盐还原菌和铁氧化菌共同作用下的腐蚀机理研究

《X65钢在硫酸盐还原菌和铁氧化菌共同作用下的腐蚀机理研究》是一篇关于金属材料在微生物环境下腐蚀行为的研究论文。该论文聚焦于X65钢在特定微生物群落作用下的腐蚀过程，旨在揭示硫酸盐还原菌（SRB）和铁氧化菌（FOB）共同作用下金属的腐蚀机制，为石油、天然气等工业领域的管道防护提供理论依据。

X65钢是一种广泛应用于油气输送管道的高强度低合金钢，具有良好的机械性能和焊接性能。然而，在含有微生物的环境中，如海水、土壤或地下水源中，X65钢容易受到微生物腐蚀的影响。这种腐蚀不仅会降低材料的使用寿命，还可能导致严重的泄漏事故，对环境和经济造成巨大损失。

论文首先介绍了硫酸盐还原菌和铁氧化菌的基本特性。硫酸盐还原菌是一类厌氧细菌，能够将硫酸盐还原为硫化物，产生H2S等腐蚀性物质，从而加速金属的腐蚀过程。而铁氧化菌则是一种好氧细菌，能够通过氧化亚铁生成三价铁，并在金属表面形成腐蚀产物，影响金属的保护膜结构。

在实验设计方面，论文采用了实验室模拟方法，构建了含有两种微生物的培养体系，观察X65钢在不同条件下的腐蚀行为。实验过程中，研究人员控制了温度、pH值、溶解氧浓度等因素，以模拟实际工况下的环境条件。同时，利用电化学测试技术，如极化曲线和交流阻抗谱，对腐蚀速率进行了定量分析。

研究结果表明，在硫酸盐还原菌和铁氧化菌共同作用下，X65钢的腐蚀速率显著增加。这两种微生物的协同作用导致了更为复杂的腐蚀机制。一方面，硫酸盐还原菌产生的H2S与金属反应，形成硫化物沉积层；另一方面，铁氧化菌的存在促进了氧化反应，破坏了金属表面的保护膜，进一步加剧了腐蚀过程。

此外，论文还探讨了微生物代谢产物对腐蚀过程的影响。例如，H2S不仅直接腐蚀金属表面，还会与金属反应生成FeS等化合物，这些化合物可能在金属表面形成局部电池，促进点蚀的发生。同时，铁氧化菌产生的氧化产物可能改变金属表面的电化学行为，使得腐蚀更加剧烈。

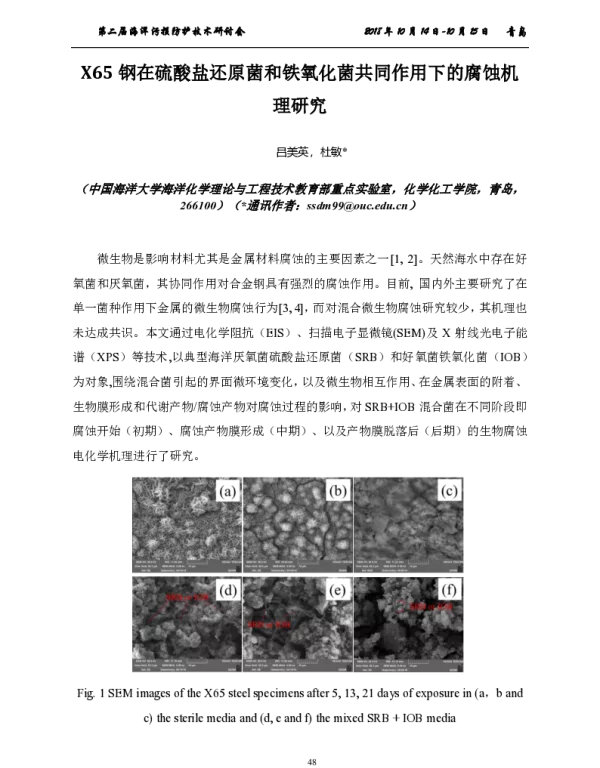

论文还分析了腐蚀产物的成分和形貌。通过扫描电子显微镜（SEM）和X射线衍射（XRD）等手段，研究人员发现腐蚀产物主要由FeS、Fe(OH)3等组成，并且呈现出不均匀分布的特征。这表明微生物的作用导致了局部腐蚀的加剧，而非均匀的腐蚀。

在研究结论部分，论文指出，硫酸盐还原菌和铁氧化菌的共同作用显著增强了X65钢的腐蚀行为。这种复合微生物环境下的腐蚀机制比单一微生物环境更为复杂，涉及多种物理化学和生物过程的相互作用。因此，针对这类腐蚀问题，需要采取综合性的防护措施，包括优化材料选择、改进涂层技术以及控制微生物生长等。

该论文的研究成果对于理解微生物腐蚀机制具有重要意义，同时也为相关行业的防腐工程提供了科学依据。未来的研究可以进一步探讨其他微生物组合对金属腐蚀的影响，以及开发更有效的防腐策略，以提高金属材料在恶劣环境中的耐久性和安全性。
