X-ray检测技术在PCB组装领域中的应用

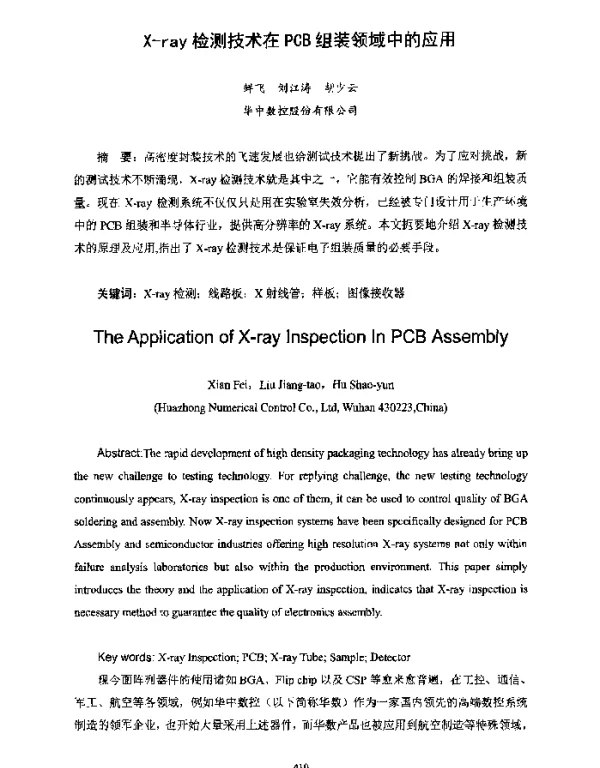

《X-ray检测技术在PCB组装领域中的应用》是一篇探讨现代电子制造中关键检测技术的论文。随着电子产品向小型化、高密度和高性能方向发展，传统的检测方法已难以满足对内部结构和焊接质量的精确要求。X射线检测技术作为一种非破坏性检测手段，因其能够穿透材料并提供内部结构的清晰图像，被广泛应用于印刷电路板（PCB）的组装过程中。

X射线检测技术的基本原理是利用X射线穿过物体时，不同密度和厚度的物质对X射线的吸收程度不同，从而形成图像。在PCB组装中，这种技术可以用于检测焊点的质量、元件的放置是否正确以及是否存在空洞、裂纹等缺陷。通过X射线成像，工程师能够直观地观察到电路板内部的细节，为后续的生产和质量控制提供可靠的数据支持。

在PCB组装过程中，X射线检测技术的应用主要集中在以下几个方面。首先，它能够检测BGA（球栅阵列）封装、CSP（芯片尺寸封装）等高密度封装器件的焊点质量。由于这些器件的焊点隐藏在封装内部，传统的方法无法直接观察，而X射线检测技术则能有效解决这一问题。其次，X射线检测技术可以用于检测PCB上的微小缺陷，如焊料桥接、虚焊、元件偏移等，这些都是影响电路性能和可靠性的关键因素。

此外，X射线检测技术还能够帮助识别PCB上的空洞和裂纹。这些缺陷可能在焊接过程中产生，尤其是在高温或机械应力的作用下。如果未能及时发现，可能会导致电路失效甚至引发安全事故。通过X射线成像，工程师可以准确判断这些缺陷的位置和大小，并采取相应的措施进行修复或更换。

在实际应用中，X射线检测技术通常与计算机图像处理技术相结合，以提高检测的准确性和效率。现代X射线检测设备配备了先进的软件系统，可以自动分析图像数据，识别潜在的缺陷，并生成详细的检测报告。这不仅提高了检测速度，也减少了人为误差的可能性。

尽管X射线检测技术具有诸多优势，但其应用也面临一些挑战。例如，X射线设备的成本较高，且需要专业的操作人员进行维护和管理。此外，X射线对人体有一定的辐射风险，因此在使用过程中必须采取适当的防护措施，以确保操作人员的安全。

随着电子制造业的不断发展，X射线检测技术也在不断进步。近年来，一些新型X射线检测设备已经具备更高的分辨率和更快的成像速度，能够满足更复杂的产品检测需求。同时，人工智能和机器学习技术的引入，使得X射线检测的自动化水平进一步提升，为电子制造行业带来了新的机遇。

总之，《X-ray检测技术在PCB组装领域中的应用》这篇论文全面介绍了X射线检测技术在现代电子制造中的重要性及其实际应用价值。通过深入分析该技术的工作原理、应用场景及发展趋势，论文为相关领域的研究人员和工程技术人员提供了宝贵的参考信息。随着技术的不断进步，X射线检测技术将在未来的电子制造中发挥更加重要的作用。
