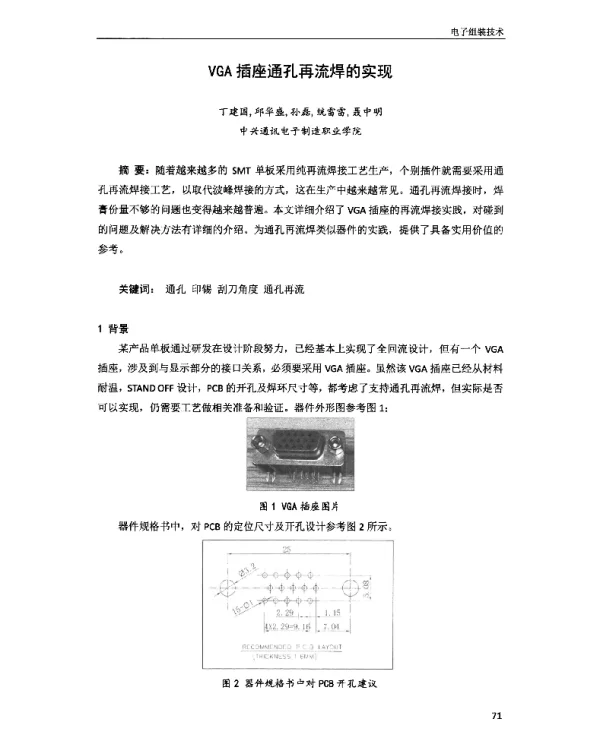

VGA插座通孔再流焊的实现

《VGA插座通孔再流焊的实现》是一篇探讨电子制造技术中焊接工艺改进的学术论文。该论文针对传统通孔插件焊接过程中存在的效率低、质量不稳定等问题，提出了一种基于再流焊技术的解决方案，旨在提高VGA插座等通孔元件的焊接质量和生产效率。

在现代电子制造业中，随着电子产品向小型化、高性能方向发展，传统的波峰焊技术逐渐暴露出诸多局限性。例如，波峰焊对复杂电路板的适应性较差，容易导致焊接缺陷，如虚焊、桥接等。此外，波峰焊过程中的高温和化学物质可能对敏感元件造成损害。因此，寻找一种更高效、更可靠的焊接方法成为行业关注的焦点。

论文指出，再流焊技术原本主要用于表面贴装元件（SMD）的焊接，但近年来，随着技术的进步，再流焊也被尝试应用于通孔元件的焊接。这种方法被称为“通孔再流焊”，其核心思想是通过在通孔元件的引脚上涂覆焊膏，并利用回流焊炉进行加热，使焊料熔化并形成良好的连接。

为了验证通孔再流焊的可行性，论文作者设计了一系列实验，包括不同焊膏类型的选择、回流焊温度曲线的优化以及焊接后的产品测试。实验结果表明，采用再流焊技术焊接VGA插座能够显著提高焊接的一致性和可靠性。与传统波峰焊相比，通孔再流焊减少了焊接时间，降低了不良率，并且对电路板的热应力影响较小。

论文还详细分析了通孔再流焊的关键工艺参数，如焊膏的厚度、回流焊的峰值温度、保温时间和冷却速率等。这些参数对最终的焊接质量有着直接的影响。例如，焊膏过厚可能导致焊料溢出，而温度过高则可能损坏元件。因此，论文强调了在实际应用中需要根据具体的元件和电路板特性，合理调整这些参数。

此外，论文还讨论了通孔再流焊在实际生产中的应用前景。由于该技术能够减少对波峰焊设备的依赖，从而降低设备成本和维护难度，因此在一些中小型电子制造企业中具有较高的推广价值。同时，通孔再流焊还能够与现有的表面贴装生产线兼容，进一步提高了生产的灵活性。

尽管通孔再流焊技术展现出诸多优势，但论文也指出了其面临的挑战。例如，通孔元件的引脚结构较为复杂，焊膏的均匀涂布和定位精度要求较高。此外，由于通孔元件的热容量较大，回流焊过程中需要更精确的温度控制，以确保焊料能够充分熔化并形成良好的连接。

为了克服这些挑战，论文提出了几种改进措施。首先，可以采用自动点胶设备来精确控制焊膏的涂布量和位置，从而提高焊接的一致性。其次，可以通过优化回流焊的温度曲线，确保焊料在适当的温度范围内完成熔化和固化。最后，还可以引入在线检测系统，对焊接后的电路板进行实时监测，及时发现并纠正潜在的问题。

综上所述，《VGA插座通孔再流焊的实现》这篇论文为电子制造领域提供了一种新的焊接思路。通过对通孔再流焊技术的研究和实践，不仅能够提升产品的质量和可靠性，还能够推动电子制造工艺的不断进步。未来，随着相关技术的不断完善，通孔再流焊有望在更多类型的电子元件焊接中得到广泛应用。
