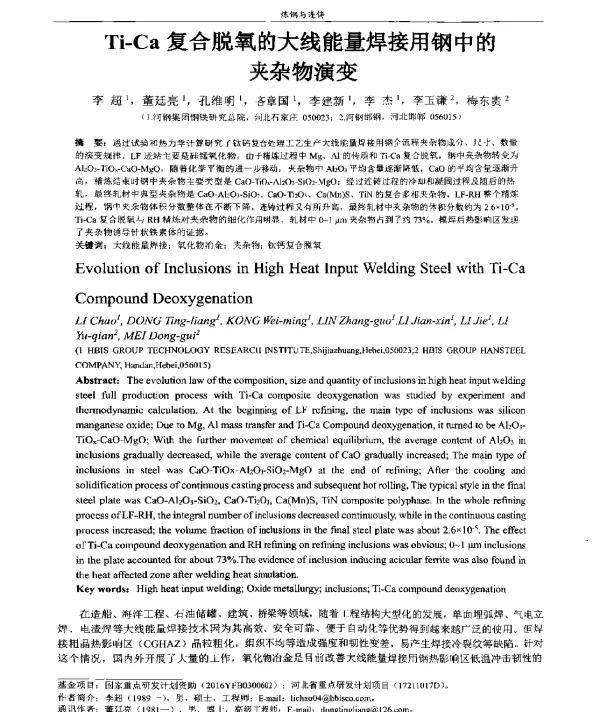

Ti-Ca复合脱氧的大线能量焊接用钢中的夹杂物演变

《Ti-Ca复合脱氧的大线能量焊接用钢中的夹杂物演变》是一篇关于钢铁材料在焊接过程中夹杂物行为的研究论文。该论文聚焦于大线能量焊接条件下，钛（Ti）和钙（Ca）复合脱氧对钢中夹杂物演变的影响。随着现代工业对高强度、高韧性钢材需求的增加，焊接工艺成为关键环节之一。而焊接过程中产生的夹杂物不仅影响焊缝的微观组织，还可能降低材料的力学性能，因此研究其演变规律具有重要意义。

论文首先介绍了大线能量焊接的基本概念及其在工程中的应用背景。大线能量焊接是指在焊接过程中输入较大的热能，通常用于厚板或大型结构件的焊接。这种焊接方式虽然能够提高焊接效率，但也可能导致熔池冷却速度减慢，从而促进夹杂物的形成和聚集。因此，如何控制夹杂物的种类、数量和分布，成为焊接材料设计的重要课题。

为了改善焊接性能，研究人员常采用合金元素进行脱氧处理。其中，钛和钙因其良好的脱氧能力而被广泛应用于钢的冶炼过程中。钛可以与氧结合形成稳定的氧化物，而钙则可以通过改变夹杂物的形态来改善钢的可焊性。然而，单独使用钛或钙可能无法达到理想的脱氧效果，因此本文提出了一种钛-钙复合脱氧的方法，并对其在大线能量焊接条件下的表现进行了系统研究。

论文通过实验方法，分析了不同钛-钙比例下钢中夹杂物的组成、形貌及分布特征。研究结果表明，在钛-钙复合脱氧条件下，钢中的夹杂物主要为CaO-TiO2系化合物，且其尺寸较小、分布均匀。这说明钛和钙的协同作用有助于抑制粗大夹杂物的生成，从而改善焊接质量。此外，研究还发现，随着钙含量的增加，夹杂物的形态逐渐由脆性氧化物向塑性硫化物转变，进一步提高了钢的抗裂性能。

在实验过程中，作者采用了扫描电子显微镜（SEM）、能谱分析（EDS）以及X射线衍射（XRD）等手段对夹杂物进行了表征。这些技术的应用使得研究者能够准确识别夹杂物的化学成分和晶体结构，为后续的机理分析提供了可靠的数据支持。同时，通过对比不同脱氧方案下的焊接性能，论文验证了钛-钙复合脱氧的有效性。

除了实验研究，论文还从理论上探讨了钛-钙复合脱氧对夹杂物演变的影响机制。研究表明，钛的加入能够优先与氧结合，减少钢液中的自由氧含量，从而降低氧化物夹杂的生成。而钙的引入则有助于改变夹杂物的表面张力和润湿性，使其更容易上浮并被去除。此外，钛和钙之间还可能存在相互作用，形成新的复合夹杂物，这些夹杂物在焊接过程中表现出较好的稳定性。

最后，论文总结了钛-钙复合脱氧在大线能量焊接用钢中的优势，并提出了未来研究的方向。例如，可以进一步优化钛和钙的比例，以适应不同的焊接条件；同时，也可以探索其他元素的复合脱氧效果，以开发更高效的焊接材料。此外，研究还可以扩展到其他类型的钢种，如低合金钢和不锈钢，以评估该方法的适用范围。

综上所述，《Ti-Ca复合脱氧的大线能量焊接用钢中的夹杂物演变》这篇论文为理解焊接过程中夹杂物的形成与演变提供了重要的理论依据和实验数据。通过钛-钙复合脱氧方法，不仅可以有效控制夹杂物的数量和分布，还能提升焊接材料的整体性能，为实际工程应用提供了有力的技术支持。
