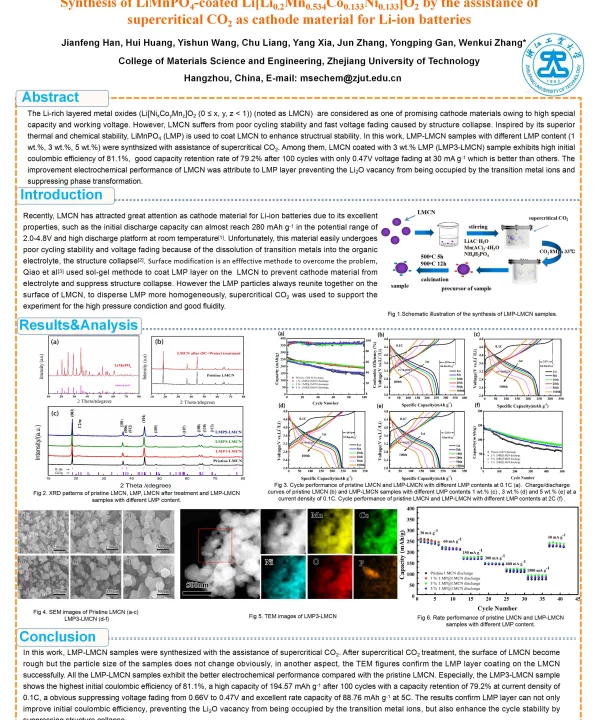

SynthesisofLiMnPO4-coatedLi[Li0.2Mn0.534Co0.133Ni0.133]O2bytheassistanceofsupercriticalCO2ascathodematerialforLi-ionbatteries

《Synthesis of LiMnPO4-coated Li[Li0.2Mn0.534Co0.133Ni0.133]O2 by the assistance of supercritical CO2 as cathode material for Li-ion batteries》是一篇关于锂离子电池正极材料合成的研究论文。该研究旨在开发一种高性能的正极材料，用于提高锂离子电池的能量密度、循环稳定性和安全性。文章中提到的材料是基于层状氧化物Li[Li0.2Mn0.534Co0.133Ni0.133]O2，并通过超临界二氧化碳辅助的方法在其表面包覆一层LiMnPO4，以改善其电化学性能。

在锂离子电池中，正极材料的选择对电池的整体性能起着决定性作用。常见的正极材料包括钴酸锂（LiCoO2）、磷酸铁锂（LiFePO4）和三元材料（如LiNi0.8Co0.1Mn0.1O2）。其中，三元材料因其较高的能量密度和良好的热稳定性而受到广泛关注。然而，这类材料在长期循环过程中容易发生结构劣化，导致容量衰减和安全问题。因此，研究人员不断探索各种方法来改善其性能。

本文提出了一种新颖的合成方法，利用超临界二氧化碳作为辅助手段，制备了LiMnPO4包覆的Li[Li0.2Mn0.534Co0.133Ni0.133]O2正极材料。超临界二氧化碳是一种具有独特物理化学性质的流体，其密度接近液体，扩散系数接近气体，具有良好的渗透性和溶解能力。这种特性使其成为一种理想的反应介质，能够促进前驱体的均匀分散和晶体生长。

通过超临界CO2辅助的方法，研究人员成功地在Li[Li0.2Mn0.534Co0.133Ni0.133]O2颗粒表面形成了一层均匀的LiMnPO4包覆层。这种包覆层不仅能够有效抑制正极材料在充放电过程中的体积变化，还能减少电解液与正极材料之间的副反应，从而提高电池的循环稳定性。

实验结果表明，经过LiMnPO4包覆后的Li[Li0.2Mn0.534Co0.133Ni0.133]O2材料表现出优异的电化学性能。在0.1C倍率下，其首次放电比容量达到约170 mAh/g，且在100次循环后仍能保持约92%的初始容量。此外，该材料在高倍率充放电条件下也表现出良好的倍率性能，显示出其在高功率应用中的潜力。

除了电化学性能的提升，LiMnPO4包覆还显著提高了材料的热稳定性。在高温测试中，包覆后的材料表现出更小的容量衰减，说明其在高温环境下仍能保持较好的结构稳定性。这一特性对于提高锂离子电池的安全性至关重要，尤其是在电动汽车和储能系统等高要求的应用场景中。

综上所述，《Synthesis of LiMnPO4-coated Li[Li0.2Mn0.534Co0.133Ni0.133]O2 by the assistance of supercritical CO2 as cathode material for Li-ion batteries》这篇论文为锂离子电池正极材料的开发提供了一种新的思路。通过超临界CO2辅助的方法，成功制备出具有良好电化学性能和热稳定性的复合正极材料，为未来高性能锂离子电池的发展提供了重要参考。
