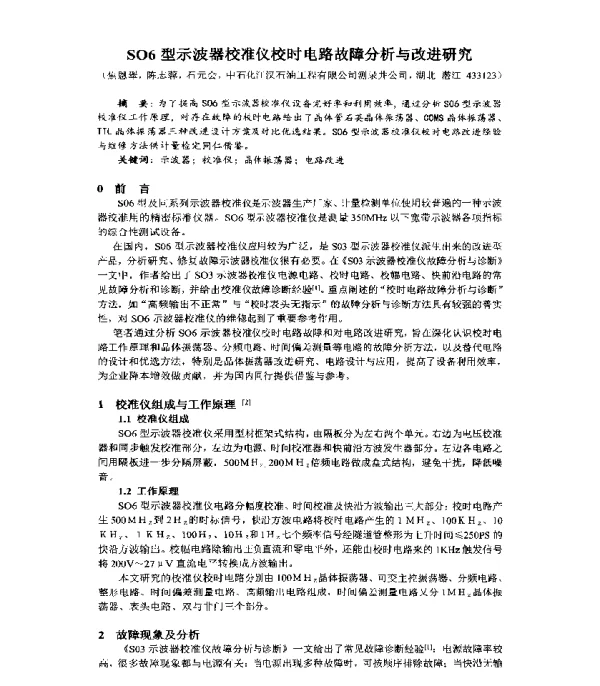

SO6型示波器校准仪校时电路故障分析与改进研究

《SO6型示波器校准仪校时电路故障分析与改进研究》是一篇关于电子测量设备中关键部件——校时电路的故障分析与改进方法的研究论文。该论文针对SO6型示波器校准仪在使用过程中出现的时间校准异常问题，深入探讨了其内部校时电路的工作原理、常见故障现象及其成因，并提出了有效的改进方案。

SO6型示波器校准仪是一种用于校准示波器时间基准和信号精度的专用设备，广泛应用于电子测试、科研实验以及工业生产等领域。其核心功能之一是确保示波器的时基准确无误，从而保证测量结果的可靠性。然而，在实际使用过程中，由于多种因素的影响，校时电路可能出现故障，导致时间校准不准确，影响设备的正常运行。

论文首先对SO6型示波器校准仪的结构和工作原理进行了详细介绍。校时电路作为其关键组成部分，主要负责生成精确的时间基准信号，并将其传输至示波器进行同步校准。该电路通常由高稳定度振荡器、分频器、控制逻辑等模块构成。其中，高稳定度振荡器是整个系统的核心，其频率稳定性直接决定了校时精度。

在故障分析部分，论文列举了多种常见的校时电路故障现象，如时间漂移、信号失真、无法同步等。通过对这些现象的深入分析，作者指出，导致这些问题的原因主要包括元器件老化、电源波动、温度变化以及电路设计缺陷等。例如，某些型号的晶体振荡器在高温环境下容易产生频率偏移，而电源滤波不良则可能导致噪声干扰，进而影响信号的稳定性。

针对上述问题，论文提出了一系列改进措施。首先，建议采用更高精度的振荡器，如温补晶体振荡器（TCXO）或压控晶体振荡器（VCXO），以提高系统的频率稳定性。其次，优化电源设计，增加滤波电容和稳压电路，以减少电压波动对电路性能的影响。此外，论文还建议引入数字校准技术，通过软件算法对输出信号进行补偿，进一步提升校时精度。

在实验验证方面，作者通过搭建测试平台，对改进后的校时电路进行了多次对比试验。结果显示，经过优化后的电路在时间校准精度方面有了显著提升，特别是在长时间运行和环境温度变化较大的情况下，表现出更强的稳定性和可靠性。同时，改进后的电路在功耗和成本方面也得到了有效控制，具有较高的实用价值。

论文还讨论了校时电路故障的预防措施。作者认为，定期维护和检测是保障设备长期稳定运行的重要手段。建议用户在使用过程中定期检查电路中的关键元器件，如电容、电阻和晶体振荡器，及时更换老化或损坏的元件。此外，合理的安装和使用环境也是避免故障发生的重要因素，例如应避免将设备置于高温、高湿或强电磁干扰的环境中。

综上所述，《SO6型示波器校准仪校时电路故障分析与改进研究》是一篇具有较高实用价值的研究论文。它不仅详细分析了校时电路的故障原因，还提出了切实可行的改进方案，为相关设备的维护和优化提供了理论支持和技术指导。对于从事电子测量、仪器校准及设备维护的技术人员而言，本文具有重要的参考意义。
