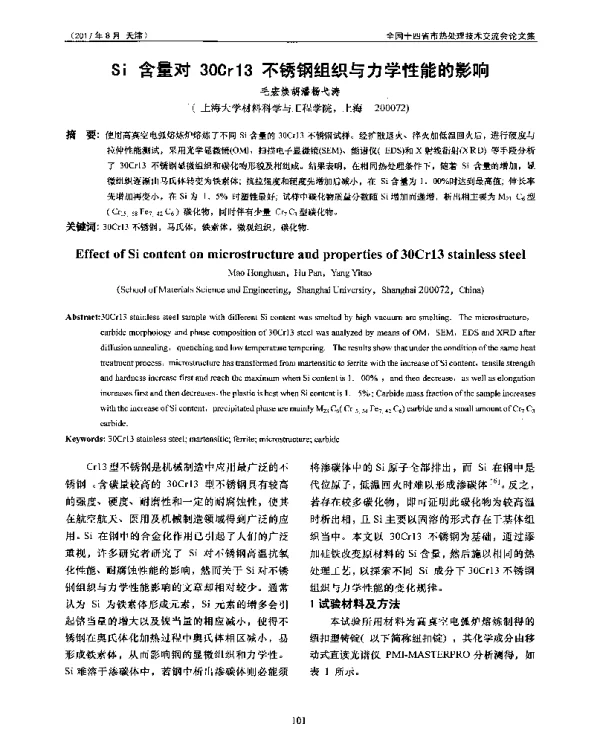

Si含量对30Cr13不锈钢组织与力学性能的影响

《Si含量对30Cr13不锈钢组织与力学性能的影响》是一篇研究30Cr13不锈钢在不同硅（Si）含量下组织结构和力学性能变化的学术论文。该论文主要探讨了硅元素在30Cr13不锈钢中的作用，分析了其对材料微观组织、硬度、抗拉强度以及韧性等关键性能指标的影响。

30Cr13是一种常见的马氏体不锈钢，具有较高的硬度和耐磨性，广泛应用于机械制造、医疗器械和刀具等领域。然而，由于其本身含碳量较高，容易导致材料脆性增加，影响其综合性能。因此，研究如何通过调整合金元素来改善其性能成为当前的研究热点。

硅作为一种常见的合金元素，在不锈钢中通常起到固溶强化的作用，同时能够提高材料的抗氧化性和耐腐蚀性。然而，硅的添加也可能会对材料的塑性和韧性产生一定影响。本文通过对不同硅含量的30Cr13不锈钢进行实验研究，系统分析了硅元素对材料组织和力学性能的具体影响。

在实验过程中，研究人员采用了不同的Si含量（如0.5%、1.0%、1.5%等）制备了多组30Cr13不锈钢试样，并通过金相显微镜、扫描电子显微镜（SEM）和X射线衍射（XRD）等手段对其微观组织进行了表征。结果表明，随着Si含量的增加，材料的晶粒尺寸有所减小，奥氏体相的含量逐渐减少，而马氏体相的比例则有所增加。

此外，研究还发现，适量的硅元素可以有效提高30Cr13不锈钢的硬度和抗拉强度。当Si含量达到1.0%时，材料的硬度值达到了最大值，表现出良好的耐磨性能。然而，当Si含量进一步增加至1.5%时，材料的韧性开始下降，表现出一定的脆性倾向。

在力学性能方面，研究团队通过拉伸试验和冲击试验对不同Si含量的样品进行了测试。结果显示，随着Si含量的增加，材料的抗拉强度和屈服强度均有所提升，但冲击韧性却呈现下降趋势。这说明硅元素虽然有助于提高材料的强度，但在一定程度上牺牲了其韧性。

此外，论文还讨论了硅元素对30Cr13不锈钢热处理工艺的影响。研究表明，适当增加Si含量可以改善材料在高温下的稳定性，降低回火脆性的发生概率。这对于提高材料在高温环境下的服役性能具有重要意义。

综上所述，《Si含量对30Cr13不锈钢组织与力学性能的影响》这篇论文系统地研究了硅元素在30Cr13不锈钢中的作用，揭示了Si含量对材料微观组织和力学性能的复杂影响。研究结果不仅为30Cr13不锈钢的成分设计提供了理论依据，也为实际应用中材料性能的优化提供了参考。

该论文的研究方法科学严谨，数据详实，结论明确，具有较高的学术价值和工程应用前景。对于从事不锈钢材料研究和开发的科研人员而言，这篇论文提供了一个重要的参考资料，有助于深入理解合金元素对不锈钢性能的影响机制。
