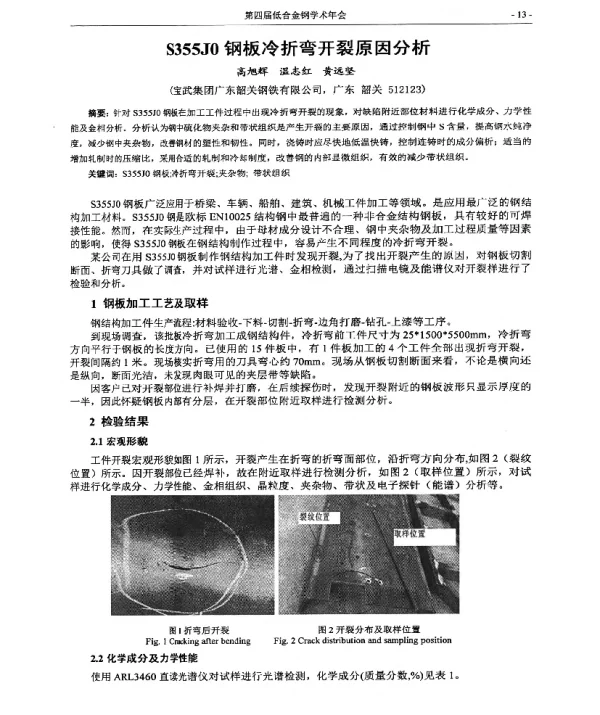

S355J0钢板冷折弯开裂原因分析

《S355J0钢板冷折弯开裂原因分析》是一篇针对S355J0钢材在冷加工过程中出现开裂现象的深入研究论文。该论文旨在探讨S355J0钢板在冷折弯成型时发生开裂的原因，为实际生产中的工艺优化和质量控制提供理论依据和技术支持。

S355J0是一种常用的低合金高强度结构钢，广泛应用于建筑、桥梁、机械制造等领域。其具有良好的强度、韧性和焊接性能，因此被广泛采用。然而，在实际应用中，尤其是在冷加工过程中，S355J0钢板有时会出现开裂现象，这不仅影响了产品的外观质量，还可能降低结构的安全性。

论文首先对S355J0钢板的化学成分和力学性能进行了分析，明确了其基本特性。通过实验测试，作者发现S355J0钢板的屈服强度约为355MPa，抗拉强度在470-630MPa之间，延伸率较高，说明其具有较好的塑性变形能力。然而，在冷折弯过程中，由于材料内部组织的变化以及外部应力的集中，容易导致局部区域的应力超过材料的承载极限，从而引发开裂。

论文进一步分析了冷折弯过程中可能引起开裂的因素。首先是材料本身的性能，如晶粒大小、夹杂物分布等。如果材料中存在较大的非金属夹杂物或粗大的晶粒结构，会降低材料的韧性，增加开裂的风险。其次是冷折弯工艺参数，如弯曲半径、弯曲角度、压弯速度等。如果弯曲半径过小，会导致材料外侧受拉应力过大，容易产生裂纹。此外，弯曲速度过快也可能导致材料来不及进行塑性变形，从而引发断裂。

论文还讨论了环境因素对S355J0钢板冷折弯开裂的影响。例如，温度的变化会影响材料的塑性和韧性。在低温环境下，材料的延展性下降，更容易发生脆性断裂。此外，湿度和腐蚀性环境也可能对材料表面造成影响，降低其抗裂性能。

为了验证上述分析，论文设计了一系列实验，包括不同弯曲半径下的冷折弯试验、不同温度条件下的弯曲试验以及材料微观组织的观察。实验结果表明，当弯曲半径小于一定值时，S355J0钢板的开裂概率显著增加。同时，随着温度的降低，材料的韧性下降，开裂倾向增强。此外，通过对材料显微组织的分析，发现开裂区域通常位于材料的非金属夹杂物附近，这表明夹杂物的存在是导致开裂的重要原因之一。

基于实验结果，论文提出了相应的改进措施。首先，建议在冷折弯过程中适当增大弯曲半径，以减少材料的局部应力集中。其次，应根据实际工况选择合适的弯曲速度，确保材料能够充分进行塑性变形。此外，还可以通过优化材料的冶炼和轧制工艺，减少非金属夹杂物的含量，提高材料的均匀性和韧性。

最后，论文总结了S355J0钢板冷折弯开裂的主要原因，并强调了材料性能、工艺参数和环境因素之间的相互作用。通过系统的研究和实验验证，论文为实际生产中如何避免S355J0钢板在冷加工过程中的开裂提供了重要的参考依据。
