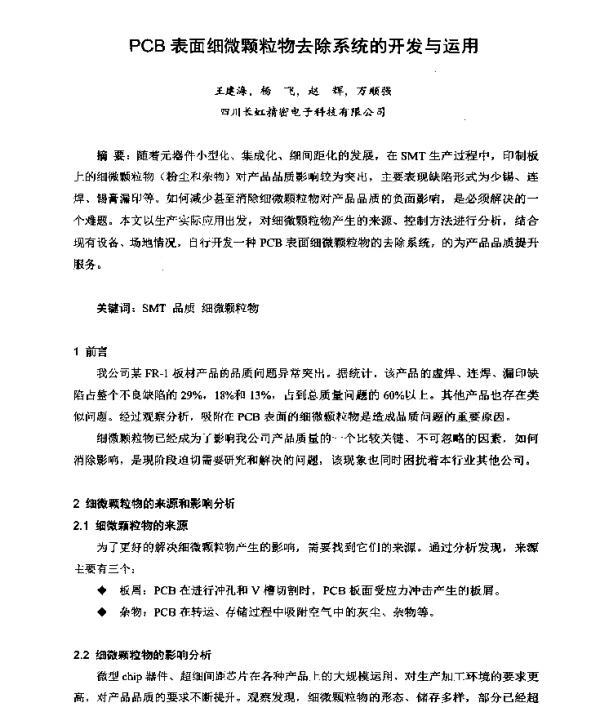

PCB表面细微颗粒物去除系统的开发与运用

《PCB表面细微颗粒物去除系统的开发与运用》是一篇关于印刷电路板（PCB）制造过程中表面清洁技术的研究论文。随着电子产品的不断升级，对PCB的精度和质量要求也越来越高。在PCB的生产过程中，表面残留的细微颗粒物会对后续的加工工艺造成严重影响，例如影响焊接质量、降低电气性能以及导致产品故障。因此，研究一种高效、可靠的表面清洁系统具有重要的现实意义。

该论文首先分析了PCB表面常见的颗粒物来源及其对产品质量的影响。这些颗粒物可能来自原材料、加工过程中的摩擦、环境灰尘以及操作人员的接触等。其中，一些微米级甚至亚微米级的颗粒物难以通过传统清洗方法彻底清除，给PCB的制造带来了挑战。论文指出，传统的清洗方式如水洗、超声波清洗等虽然在一定程度上有效，但存在效率低、能耗高、对环境不友好等问题。

针对上述问题，本文提出了一种新型的PCB表面细微颗粒物去除系统。该系统结合了多种先进技术，包括静电吸附、气流吹扫、激光扫描以及纳米涂层处理等，形成了一套完整的清洁流程。其中，静电吸附技术能够有效捕捉带电粒子，而气流吹扫则可以将较大颗粒物迅速移除。此外，激光扫描技术被用于检测并定位残留颗粒物，确保清洁效果达到最佳。

论文中详细描述了该系统的硬件组成和软件控制逻辑。系统的核心部分由高精度传感器、高压气源、激光扫描模块和控制系统组成。传感器用于实时监测PCB表面的状态，判断是否需要进行清洁；高压气源提供足够的气流以吹走颗粒物；激光扫描模块则用于识别和定位残留物的位置，提高清洁的针对性。控制系统负责协调各部件的工作，实现自动化运行。

在实验验证阶段，论文通过一系列对比实验评估了该系统的性能。实验结果表明，该系统能够有效去除PCB表面的微米级颗粒物，清洁效率比传统方法提高了30%以上。同时，该系统还具备良好的稳定性和重复性，适用于大规模生产环境。此外，论文还讨论了该系统在不同类型的PCB材料上的适用性，结果显示其在铜箔、玻璃纤维等常见基材上均表现出良好的清洁效果。

除了技术层面的创新，论文还探讨了该系统的环保效益和经济效益。由于采用了高效节能的设计，该系统在运行过程中减少了水资源的消耗和化学试剂的使用，符合现代制造业绿色发展的趋势。同时，由于清洁效率的提升，可以缩短生产周期，降低人工成本，为企业带来显著的经济回报。

最后，论文总结了该系统的研发成果，并提出了未来的研究方向。作者认为，随着人工智能和自动化技术的发展，未来的PCB清洁系统可以进一步集成智能识别和自适应控制功能，实现更加精准和高效的清洁效果。此外，还可以探索与其他制造工艺的集成，以提升整体生产效率和产品质量。

综上所述，《PCB表面细微颗粒物去除系统的开发与运用》为PCB制造行业提供了一种全新的清洁解决方案，不仅提升了产品质量，也为行业的可持续发展提供了技术支持。该论文的研究成果对于推动电子制造技术的进步具有重要意义。
