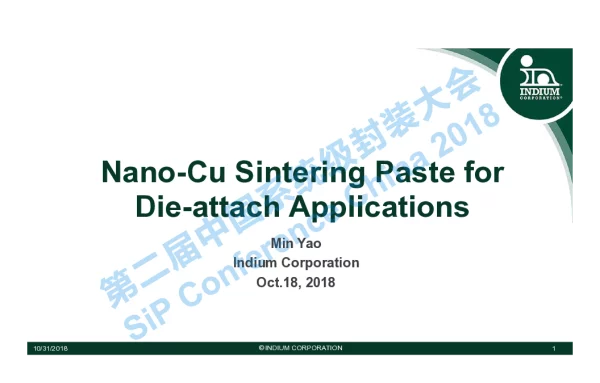

Nano-CuSinteringPasteforDie-attachApplications

《Nano-Cu Sintering Paste for Die-attach Applications》是一篇关于纳米铜烧结胶在芯片封装领域应用的学术论文。该论文探讨了纳米铜烧结材料作为传统焊料（如Sn-Pb或Sn-Ag）替代品的潜力，特别是在高导热、高可靠性以及无铅化要求日益严格的现代电子封装中。随着半导体器件功率密度的增加和工作温度的上升，传统的焊接技术逐渐暴露出导热性能不足、热膨胀系数不匹配以及环境问题等缺陷，这促使研究人员寻找更优的封装材料。

论文首先介绍了纳米铜烧结胶的基本组成及其制备方法。纳米铜颗粒通常通过化学还原法或物理气相沉积法制备，具有较高的比表面积和活性，能够实现较低温度下的致密化烧结。此外，论文还讨论了烧结过程中添加的助剂（如表面活性剂、抗氧化剂等）的作用，这些成分有助于改善纳米铜颗粒的分散性和烧结后的微观结构，从而提高材料的机械性能和导电性。

在实验部分，作者对纳米铜烧结胶的烧结特性进行了系统研究。通过控制烧结温度、压力和时间，分析了不同参数对烧结体密度、孔隙率及界面结合强度的影响。实验结果表明，在适当的工艺条件下，纳米铜烧结胶可以达到接近理论密度的水平，并且表现出优异的热导率和机械强度。与传统焊料相比，纳米铜烧结材料不仅具备更高的热导率，而且在高温环境下仍能保持良好的稳定性。

论文还重点研究了纳米铜烧结胶在芯片封装中的实际应用表现。通过对芯片与基板之间的界面进行显微结构分析，发现纳米铜烧结材料能够在低温下实现可靠的粘接，并且其热膨胀系数与硅芯片较为匹配，从而有效减少热应力引起的失效风险。此外，由于纳米铜烧结材料不含铅，符合RoHS等环保法规的要求，因此在绿色电子制造中具有广泛的应用前景。

在性能评估方面，论文比较了纳米铜烧结胶与其他常见封装材料的性能指标。例如，在热导率方面，纳米铜烧结材料的数值显著高于传统焊料，这对于高功率器件的散热至关重要。同时，其剪切强度和疲劳寿命也优于某些合金焊料，尤其是在长期高温运行条件下表现出更好的耐久性。这些优势使得纳米铜烧结胶成为下一代高性能电子封装的理想选择。

除了基本性能研究外，论文还探讨了纳米铜烧结胶在不同封装结构中的适应性。例如，在倒装芯片（Flip Chip）封装、BGA（Ball Grid Array）封装以及多芯片模块（MCM）中，纳米铜烧结胶均展现出良好的应用潜力。特别是在高频和高功率应用场景中，其低电阻和高导热特性能够有效提升系统的整体性能。

尽管纳米铜烧结胶在许多方面表现出色，但论文也指出了当前研究中存在的挑战。例如，纳米铜颗粒的团聚现象可能影响烧结质量，而烧结过程中的氧化问题也需要进一步解决。此外，大规模生产过程中如何保证纳米铜烧结胶的一致性和可重复性，仍然是工业应用中需要克服的技术难题。

综上所述，《Nano-Cu Sintering Paste for Die-attach Applications》这篇论文为纳米铜烧结材料在电子封装领域的应用提供了重要的理论依据和实验数据。通过深入研究其制备工艺、烧结行为及实际应用效果，作者展示了纳米铜烧结胶在提升芯片封装性能方面的巨大潜力。未来，随着相关技术的不断进步，纳米铜烧结材料有望在高端电子制造中发挥更加重要的作用。
