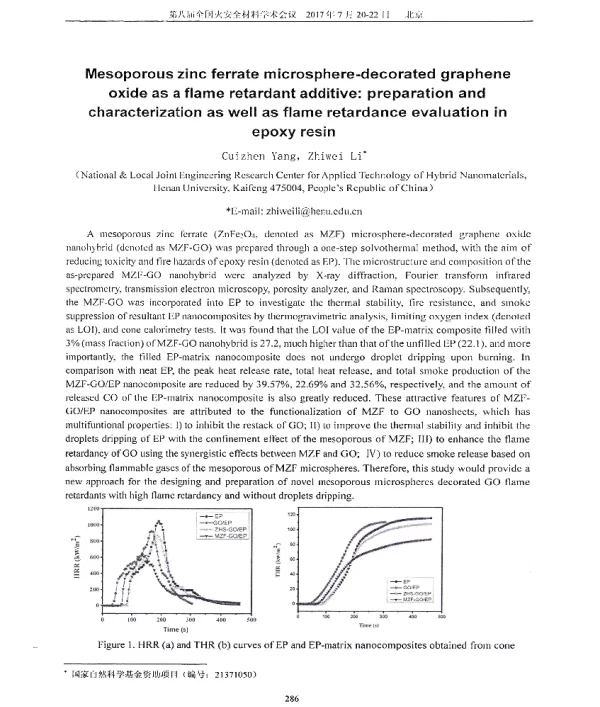

Mesoporouszincferratemicrosphere-decoratedgrapheneoxideasaflameretardantadditivepreparationandcharacterizationaswellasflameretardanceevaluationinepoxy

《Mesoporous zinc ferrate microsphere-decorated graphene oxide as a flame retardant additive: preparation and characterization as well as flame retardance evaluation in epoxy resin》是一篇关于新型阻燃剂材料的研究论文。该论文探讨了介孔氧化锌铁微球修饰氧化石墨烯作为环氧树脂中阻燃添加剂的制备、表征及其阻燃性能评估。研究旨在开发一种高效且环保的阻燃材料，以替代传统阻燃剂，减少其对环境和人体健康的潜在危害。

论文首先介绍了研究背景。环氧树脂因其优异的机械性能、热稳定性和化学稳定性被广泛应用于电子、航空航天、建筑等领域。然而，环氧树脂本身具有易燃性，这限制了其在高安全要求领域的应用。因此，开发高效的阻燃剂成为当前研究的重点。传统的阻燃剂如卤系阻燃剂虽然效果显著，但存在环境污染和毒性问题。因此，研究人员开始关注无卤、环保型阻燃剂，如金属氧化物、纳米材料等。

本研究提出的阻燃剂是介孔氧化锌铁微球修饰氧化石墨烯（Mesoporous zinc ferrate microsphere-decorated graphene oxide）。这种材料结合了氧化锌铁的阻燃性能和氧化石墨烯的物理屏障作用，具有较高的热稳定性、良好的分散性和阻燃效率。研究团队通过水热法合成了介孔氧化锌铁微球，并将其修饰在氧化石墨烯表面，形成复合材料。

在材料制备方面，论文详细描述了实验步骤。首先，通过溶胶-凝胶法制备了氧化石墨烯，随后利用水热法合成介孔氧化锌铁微球。接着，将氧化石墨烯与氧化锌铁微球进行复合，通过静电相互作用或共价键连接，形成稳定的复合结构。最后，将该复合材料作为阻燃添加剂引入环氧树脂体系中，通过热重分析（TGA）、极限氧指数（LOI）测试、垂直燃烧测试（UL-94）等方法评估其阻燃性能。

研究结果表明，该复合材料在环氧树脂中的添加能够显著提高材料的热稳定性和阻燃性能。热重分析显示，添加该阻燃剂的环氧树脂在高温下的分解温度明显升高，质量损失减少。极限氧指数测试结果显示，阻燃剂的加入提高了材料的极限氧指数，说明其具有较好的阻燃能力。此外，垂直燃烧测试表明，添加该阻燃剂的材料在燃烧过程中表现出较低的火焰传播速度和较小的滴落现象，符合阻燃材料的使用标准。

论文还对复合材料的微观结构进行了表征。通过扫描电子显微镜（SEM）和透射电子显微镜（TEM）观察到，介孔氧化锌铁微球均匀地分布在氧化石墨烯表面，形成良好的复合结构。X射线衍射（XRD）分析进一步证实了氧化锌铁微球的晶体结构。此外，傅里叶变换红外光谱（FTIR）分析显示，氧化石墨烯与氧化锌铁之间存在较强的相互作用，有助于增强材料的热稳定性和阻燃性能。

研究还探讨了该复合材料的阻燃机理。论文认为，介孔氧化锌铁微球在高温下能够释放出氧气，促进碳层的形成，从而起到物理屏障作用，阻止热量和可燃气体的扩散。同时，氧化石墨烯的片层结构可以有效地隔离氧气，延缓材料的燃烧过程。此外，氧化锌铁在燃烧过程中可能生成氧化锌，进一步增强了材料的阻燃效果。

综上所述，这篇论文系统地研究了介孔氧化锌铁微球修饰氧化石墨烯作为环氧树脂阻燃添加剂的制备、表征及其阻燃性能。研究结果表明，该材料具有良好的热稳定性和阻燃性能，是一种有潜力的环保型阻燃剂。未来的研究可以进一步优化材料的结构和性能，探索其在其他聚合物材料中的应用，为阻燃材料的发展提供新的思路。
