MechanicalpropertiesandmicrostructureofpowdermetallurgyCu-15Ni-8Sn-0.3Nballoy

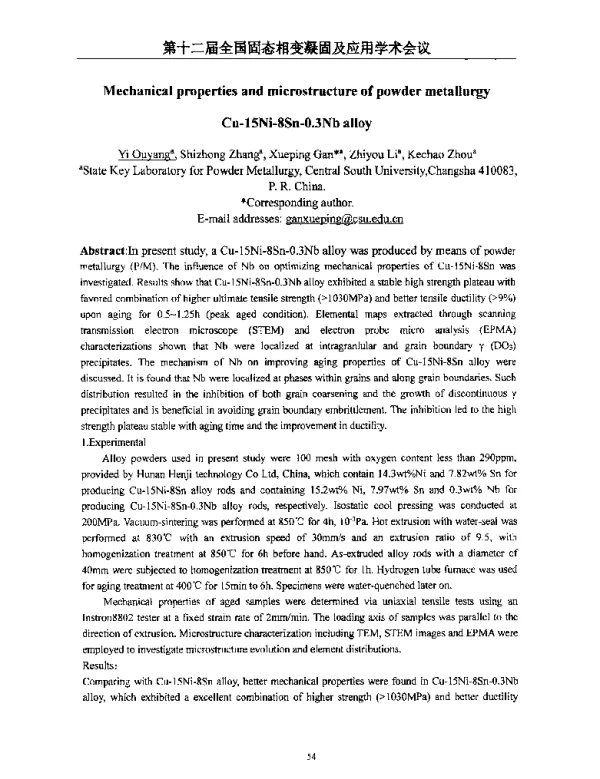

《Mechanical properties and microstructure of powder metallurgy Cu-15Ni-8Sn-0.3Nb alloy》是一篇关于铜基合金材料性能和微观结构研究的学术论文。该论文主要探讨了通过粉末冶金工艺制备的Cu-15Ni-8Sn-0.3Nb合金的机械性能及其微观结构特征，为高性能铜合金材料的研发提供了重要的理论依据和技术支持。

在现代工业中，铜及其合金因其良好的导电性、导热性和机械性能而被广泛应用于电子、航空航天、汽车制造等多个领域。然而，传统的铸造方法在制备高强韧铜合金时往往存在成分偏析、气孔等缺陷，影响材料的整体性能。因此，粉末冶金技术作为一种先进的材料制备方法，被越来越多地应用于高性能铜合金的开发中。

Cu-15Ni-8Sn-0.3Nb合金是一种典型的铜基合金，其中镍（Ni）和锡（Sn）作为主要的合金元素，可以显著提高材料的强度和耐磨性，而微量的铌（Nb）则有助于细化晶粒，改善材料的综合性能。论文通过对这种合金的粉末冶金工艺进行系统研究，分析了不同工艺参数对材料性能的影响。

在实验过程中，研究人员采用了球磨、压制和烧结等关键步骤来制备Cu-15Ni-8Sn-0.3Nb合金。球磨过程用于均匀混合金属粉末，以确保最终材料的成分均匀性；压制阶段则通过施加压力使粉末颗粒紧密结合，形成具有一定密度的坯体；最后，通过高温烧结处理使材料致密化，并进一步优化其微观结构。

论文详细分析了Cu-15Ni-8Sn-0.3Nb合金的显微组织结构。通过扫描电子显微镜（SEM）和透射电子显微镜（TEM）观察发现，该合金具有细小且均匀的晶粒结构，这有助于提高材料的强度和韧性。同时，研究还发现，由于Nb元素的添加，合金中的第二相分布更加均匀，进一步增强了材料的力学性能。

在机械性能方面，论文测试了Cu-15Ni-8Sn-0.3Nb合金的硬度、抗拉强度、屈服强度以及延展性等关键指标。结果显示，该合金表现出优异的力学性能，特别是在高温环境下仍能保持较高的强度和稳定性。这些特性使得Cu-15Ni-8Sn-0.3Nb合金在高温、高载荷的应用场景中具有广阔的应用前景。

此外，论文还讨论了粉末冶金工艺参数对材料性能的影响。例如，球磨时间、压制压力和烧结温度等参数都会对合金的致密度、晶粒尺寸以及力学性能产生显著影响。通过优化这些工艺参数，研究人员成功提升了Cu-15Ni-8Sn-0.3Nb合金的综合性能。

研究结果表明，Cu-15Ni-8Sn-0.3Nb合金不仅具备良好的机械性能，而且其微观结构也表现出优异的均匀性和稳定性。这些优势使其成为一种极具潜力的高性能铜合金材料，适用于多种高要求的工程应用。

综上所述，《Mechanical properties and microstructure of powder metallurgy Cu-15Ni-8Sn-0.3Nb alloy》这篇论文为铜基合金的研究提供了重要的实验数据和理论支持，同时也为粉末冶金技术在高性能材料制备中的应用提供了新的思路和方向。
