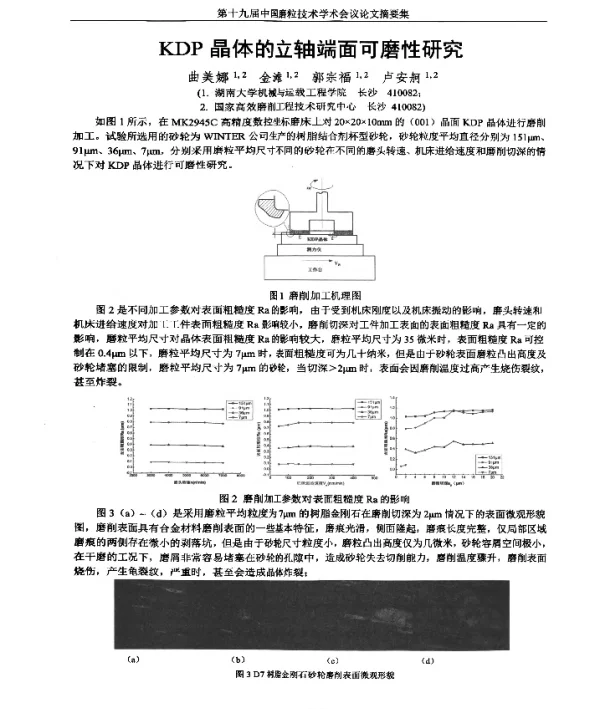

KDP晶体的立轴端面可磨性研究

《KDP晶体的立轴端面可磨性研究》是一篇关于磷酸二氢钾（Potassium Dihydrogen Phosphate, KDP）晶体在加工过程中立轴端面可磨性的研究论文。KDP晶体因其优良的光学性能和在激光技术中的广泛应用，成为研究的重点材料之一。该论文通过实验和理论分析，探讨了KDP晶体在立轴端面加工过程中的可磨性问题，为提高其加工效率和表面质量提供了科学依据。

论文首先介绍了KDP晶体的基本性质及其在光学领域的应用背景。KDP晶体具有良好的透光性和非线性光学特性，广泛应用于激光倍频、调制和光通信等领域。然而，在实际加工过程中，KDP晶体的脆性和各向异性使其在机械加工中容易产生裂纹和表面损伤，尤其是在立轴端面加工时，这些问题尤为突出。因此，研究KDP晶体的立轴端面可磨性对于提升其加工质量和效率具有重要意义。

在实验部分，论文采用了多种磨削工艺对KDP晶体进行立轴端面加工，并通过显微镜观察和表面粗糙度测量等手段评估其可磨性。实验结果表明，不同的磨削参数如磨削速度、进给量和磨料粒度对KDP晶体的表面质量和加工效率有显著影响。其中，较低的磨削速度和适当的进给量能够有效减少表面裂纹的产生，而合适的磨料粒度则有助于提高加工精度。

此外，论文还分析了KDP晶体在立轴端面加工过程中的力学行为。由于KDP晶体具有明显的各向异性，其在不同方向上的硬度和韧性存在差异。这导致在立轴端面加工时，材料去除率和表面完整性受到晶向的影响。研究发现，在特定晶向上进行加工时，KDP晶体表现出更好的可磨性，这为优化加工路径和选择合适的加工方向提供了理论支持。

在理论分析方面，论文结合了材料力学和摩擦学原理，对KDP晶体在磨削过程中的应力分布和材料去除机制进行了模拟计算。通过建立数学模型，研究人员能够预测不同加工条件下KDP晶体的表面质量变化趋势。这一模型不仅有助于理解KDP晶体的可磨性机理，也为后续的加工工艺优化提供了理论依据。

论文还讨论了KDP晶体立轴端面可磨性与表面缺陷之间的关系。实验结果显示，加工过程中产生的微裂纹和表面凹陷会直接影响KDP晶体的光学性能。因此，如何在保证加工效率的同时减少表面缺陷是研究的重要目标。通过调整磨削参数和优化加工工艺，可以有效降低表面缺陷的发生率，从而提高KDP晶体的成品率和使用性能。

最后，论文总结了KDP晶体立轴端面可磨性的研究成果，并提出了未来的研究方向。研究认为，进一步探索KDP晶体在不同加工条件下的可磨性规律，以及开发新型磨削工具和工艺，将有助于推动KDP晶体在高端光学器件中的应用。同时，结合人工智能和大数据分析技术，有望实现对KDP晶体加工过程的智能化控制，从而提高加工效率和产品质量。

综上所述，《KDP晶体的立轴端面可磨性研究》通过对KDP晶体在立轴端面加工过程中的可磨性进行系统研究，揭示了影响其加工性能的关键因素，并为优化加工工艺提供了科学依据。该研究不仅具有重要的理论价值，也对实际生产应用具有积极的指导意义。
