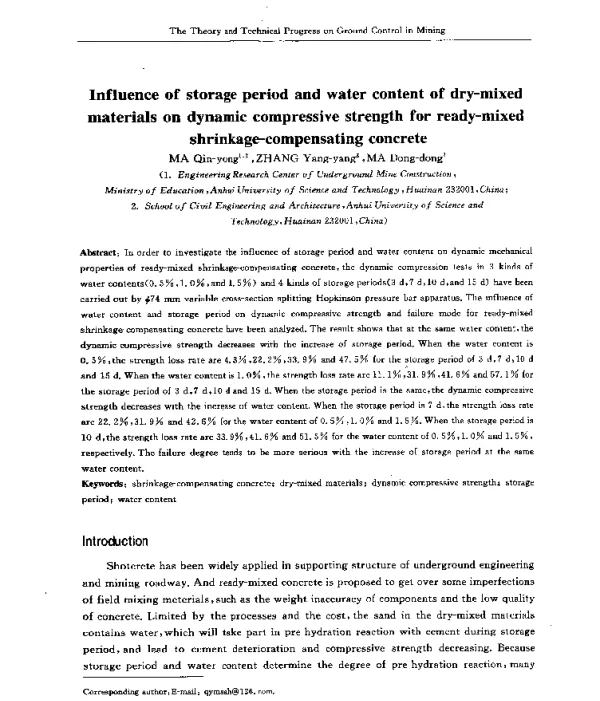

Influenceofstorageperiodandwatercontentofdry-mixedmaterialsondynamiccompressivestrengthforready-mixedshrinkage-compensatingconcrete

《Influence of storage period and water content of dry-mixed materials on dynamic compressive strength for ready-mixed shrinkage-compensating concrete》是一篇关于干混材料储存时间与含水率对预拌补偿收缩混凝土动态抗压强度影响的学术论文。该研究旨在探讨在不同储存条件下，干混材料的性能变化如何影响最终混凝土的力学性能，特别是在动态荷载作用下的表现。

论文的研究背景源于建筑行业中对高性能混凝土的需求日益增长，尤其是在需要控制裂缝和提高耐久性的工程应用中。补偿收缩混凝土因其能够减少因水分蒸发导致的体积收缩而受到关注。然而，在实际施工过程中，干混材料通常需要经过一定时间的储存，其含水率可能发生变化，从而影响最终混凝土的性能。

研究团队通过实验方法，分析了干混材料在不同储存时间（如24小时、7天、14天）以及不同初始含水率（如3%、5%、7%）条件下的物理和化学特性。他们使用了标准的试验方法来测定混凝土的动态抗压强度，包括冲击试验和动态加载测试等。

研究结果表明，干混材料的储存时间对其性能有显著影响。随着储存时间的增加，材料中的水分逐渐蒸发，导致其流动性下降，进而影响混凝土的均匀性和密实度。此外，含水率的变化也直接影响到混凝土的硬化过程和最终强度的发展。

在动态抗压强度方面，研究发现，当干混材料的含水率较低时，混凝土在受到动态荷载时表现出更高的抗压强度。这可能是由于较低的含水率使得混凝土在早期阶段更加致密，从而提高了其抵抗动态荷载的能力。然而，如果含水率过高，则可能导致混凝土内部结构松散，降低其整体强度。

此外，论文还讨论了储存时间与含水率之间的相互作用。例如，在较长的储存时间内，即使初始含水率较高，材料也可能因水分蒸发而变得干燥，从而改善其性能。相反，在较短的储存时间内，高含水率可能会对混凝土的性能产生不利影响。

该研究为实际工程中干混材料的储存和使用提供了重要的理论依据。通过合理控制储存时间和含水率，可以有效提高补偿收缩混凝土的动态抗压强度，从而增强其在复杂环境下的适用性。

论文还指出，未来的研究可以进一步探讨其他因素对混凝土性能的影响，例如温度、湿度以及添加剂的种类和用量。这些因素可能与储存时间和含水率共同作用，影响混凝土的整体性能。

总之，《Influence of storage period and water content of dry-mixed materials on dynamic compressive strength for ready-mixed shrinkage-compensating concrete》是一篇具有实用价值的学术论文，它不仅揭示了干混材料储存时间和含水率对混凝土性能的影响，也为相关领域的工程实践提供了科学指导。
