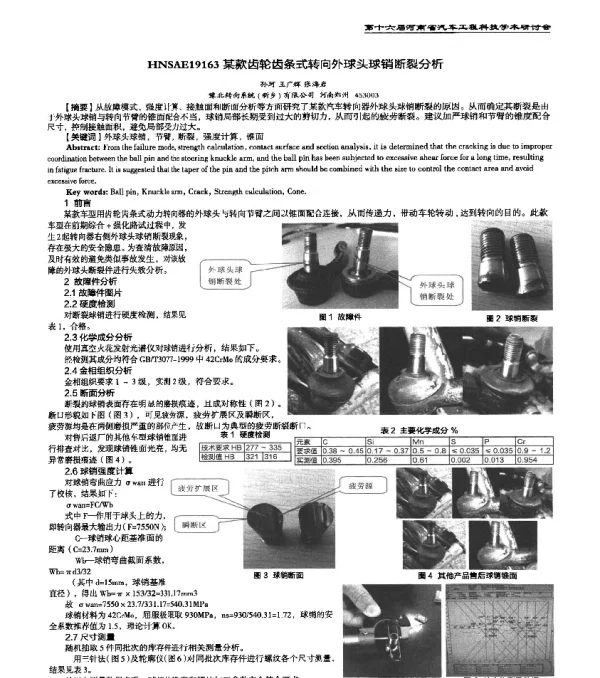

HNSAE19163某款齿轮齿条式转向外球头球销断裂分析

《HNSAE19163某款齿轮齿条式转向外球头球销断裂分析》是一篇关于汽车转向系统关键部件失效分析的论文。该论文针对某款齿轮齿条式转向系统的外球头球销在使用过程中发生的断裂现象进行了深入研究，旨在找出断裂的根本原因，并提出相应的改进措施，以提高产品的安全性和可靠性。

论文首先介绍了齿轮齿条式转向系统的基本结构和工作原理。齿轮齿条式转向系统是现代汽车中广泛应用的一种转向机构，其主要组成部分包括转向齿轮、转向齿条以及连接这些部件的转向臂和球头等。其中，外球头球销作为连接转向臂与转向齿条的关键部件，承担着传递转向力矩的重要作用。由于其在复杂工况下的频繁运动，容易受到疲劳载荷、腐蚀以及装配不当等因素的影响，从而导致断裂事故的发生。

论文通过对实际故障案例进行调查和分析，收集了大量关于断裂球销的物理特征、材料性能以及使用环境的数据。研究团队利用扫描电子显微镜（SEM）对断裂面进行了微观观察，发现断裂面呈现出典型的脆性断裂特征，表明球销可能在高应力条件下发生了突然断裂。此外，通过金相分析，研究人员还发现球销内部存在夹杂物和非金属杂质，这些缺陷可能是导致裂纹萌生的诱因。

在材料性能方面，论文对球销的化学成分、硬度、抗拉强度以及冲击韧性进行了测试。结果表明，球销的化学成分符合相关标准要求，但其硬度和冲击韧性略低于设计预期值，这可能影响了球销在复杂工况下的耐久性。同时，论文还探讨了球销的热处理工艺对其力学性能的影响，指出合理的热处理工艺能够有效提升材料的综合性能。

除了材料因素，论文还分析了球销断裂的外部因素。例如，装配过程中的过紧或过松可能导致球销承受额外的应力，从而加速疲劳损伤。此外，车辆在行驶过程中受到的振动和冲击也可能对球销造成不利影响。论文指出，在某些情况下，球销的断裂可能并非单一因素所致，而是多种因素共同作用的结果。

基于以上分析，论文提出了多项改进建议。首先，建议优化球销的材料配方，减少非金属夹杂物的含量，以提高材料的均匀性和致密性。其次，建议改进热处理工艺，确保球销具有足够的硬度和韧性，以满足实际使用需求。此外，论文还建议加强对装配工艺的控制，避免因装配不当而导致球销受力不均。

论文最后总结指出，齿轮齿条式转向系统的外球头球销断裂是一个复杂的失效问题，需要从材料、工艺、设计和使用等多个方面进行综合分析和改进。通过本次研究，不仅有助于理解球销断裂的原因，也为今后类似问题的预防提供了重要的参考依据。

总之，《HNSAE19163某款齿轮齿条式转向外球头球销断裂分析》是一篇具有实际应用价值的研究论文，为汽车转向系统的安全性提升提供了理论支持和技术指导。
