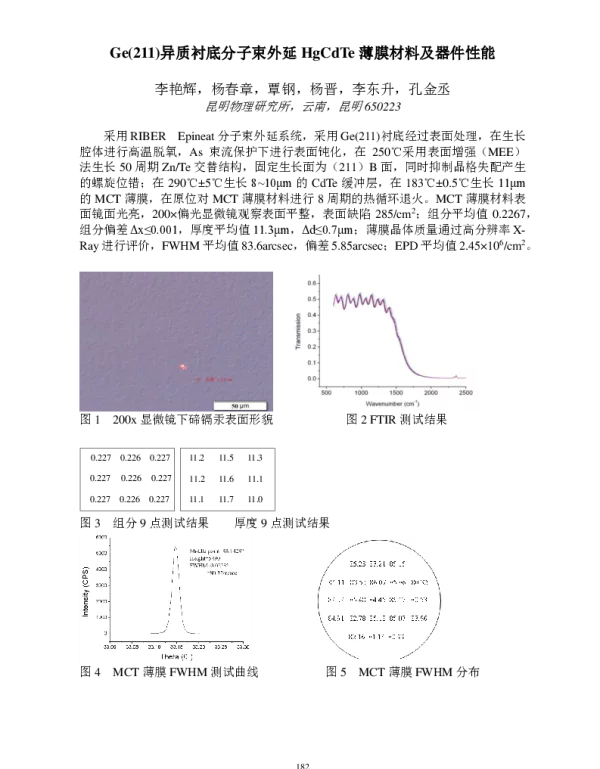

Ge(211)异质衬底分子束外延HgCdTe薄膜材料及器件性能

《Ge(211)异质衬底分子束外延HgCdTe薄膜材料及器件性能》是一篇关于半导体材料与器件研究的学术论文，主要探讨了在Ge(211)衬底上通过分子束外延技术制备HgCdTe薄膜的工艺及其在器件中的应用性能。该论文的研究成果对于红外探测器、成像系统等光电子器件的发展具有重要意义。

HgCdTe（汞镉碲）是一种重要的III-VI族化合物半导体材料，因其在中远红外波段具有优异的光电响应特性，被广泛应用于红外探测器和成像系统中。然而，传统的HgCdTe材料通常是在CdZnTe或GaAs等衬底上生长，这些衬底与HgCdTe之间存在较大的晶格失配，导致材料质量下降，影响器件性能。因此，寻找一种合适的异质衬底成为提高HgCdTe材料质量的关键。

Ge(211)衬底因其与HgCdTe之间较小的晶格失配而受到关注。Ge（锗）是一种IV族元素，其晶格常数与HgCdTe较为接近，能够有效降低外延生长过程中产生的缺陷密度。此外，Ge衬底还具有良好的热导率和机械强度，适合用于高性能红外探测器的制造。因此，Ge(211)衬底被认为是HgCdTe薄膜生长的理想选择。

在本文中，作者采用分子束外延（MBE）技术在Ge(211)衬底上生长HgCdTe薄膜。MBE是一种高精度的薄膜生长方法，能够在原子层面上精确控制材料的成分和结构。通过优化生长参数，如温度、源料流量和沉积速率，研究人员成功地在Ge(211)衬底上获得了高质量的HgCdTe薄膜。

实验结果表明，所制备的HgCdTe薄膜具有良好的结晶质量和均匀的成分分布。通过X射线衍射（XRD）分析，证实了薄膜的单晶性，并且没有明显的多晶相存在。此外，扫描电子显微镜（SEM）和透射电子显微镜（TEM）图像显示，薄膜表面平整，界面清晰，表明MBE技术在Ge(211)衬底上的应用取得了显著成效。

为了评估HgCdTe薄膜的光电性能，研究人员进一步制备了基于该材料的红外探测器件。测试结果显示，器件在8-12 μm波长范围内表现出良好的响应特性，暗电流较低，探测率较高。这表明，Ge(211)衬底上的HgCdTe薄膜不仅具有优良的晶体质量，还具备优异的光电性能。

此外，论文还探讨了不同生长条件对HgCdTe薄膜性能的影响。例如，生长温度的升高有助于改善薄膜的结晶质量，但过高的温度可能导致材料分解。同时，Cd和Hg的比例对薄膜的能带结构和光电响应有显著影响，需要通过精确调控实现最佳性能。

研究还发现，在Ge(211)衬底上生长的HgCdTe薄膜具有较高的载流子迁移率和较长的载流子寿命，这对于提高器件的响应速度和灵敏度至关重要。这些特性使得该材料在高性能红外探测器中具有广阔的应用前景。

综上所述，《Ge(211)异质衬底分子束外延HgCdTe薄膜材料及器件性能》这篇论文为HgCdTe材料在新型衬底上的应用提供了重要的理论依据和技术支持。通过对Ge(211)衬底上HgCdTe薄膜的生长工艺和器件性能的深入研究，研究人员为未来高性能红外探测器的发展奠定了坚实的基础。
