GaAs(100)上外延生长的Co2FeAl薄膜的面内磁各向异性

《GaAs(100)上外延生长的Co2FeAl薄膜的面内磁各向异性》是一篇关于新型磁性材料研究的学术论文，主要探讨了在GaAs(100)衬底上外延生长的Co2FeAl薄膜的面内磁各向异性特性。该研究对于开发高性能磁存储器件和自旋电子学器件具有重要意义。

Co2FeAl是一种具有高居里温度的Heusler合金，因其优异的磁性能和良好的导电性，被广泛认为是下一代自旋电子学器件的理想材料。然而，由于其晶体结构复杂，如何在合适的衬底上实现高质量的外延生长仍然是一个挑战。本文通过实验手段，在GaAs(100)衬底上成功制备了Co2FeAl薄膜，并对其磁性能进行了系统研究。

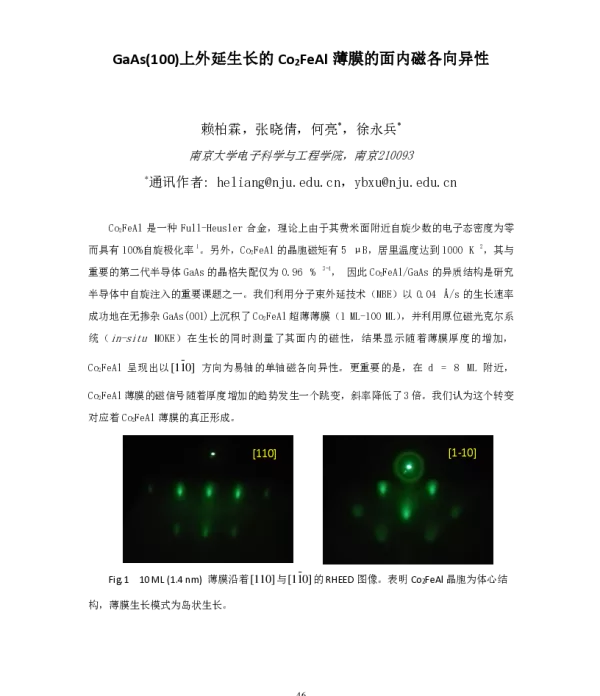

在本研究中，作者采用了分子束外延（MBE）技术，在GaAs(100)衬底上生长了Co2FeAl薄膜。通过X射线衍射（XRD）分析，证实了所制备的薄膜具有高度的外延性，且晶格匹配良好。此外，扫描电子显微镜（SEM）和透射电子显微镜（TEM）结果表明，薄膜表面平整，界面清晰，说明生长过程控制得当。

为了研究Co2FeAl薄膜的磁性能，作者采用磁滞回线测量方法，对样品进行了面内磁各向异性研究。实验结果表明，Co2FeAl薄膜表现出明显的面内磁各向异性，其磁各向异性常数约为1.3×10^5 J/m³。这种磁各向异性来源于薄膜的晶体结构和界面效应，特别是在GaAs(100)衬底上的外延生长过程中，晶格畸变和应变场对磁性能产生了显著影响。

进一步的研究发现，Co2FeAl薄膜的面内磁各向异性与薄膜厚度密切相关。随着薄膜厚度的增加，磁各向异性常数逐渐增大，这可能是由于晶格应变的积累以及界面效应的增强所致。此外，研究人员还发现，通过调控生长条件，如温度和沉积速率，可以有效调节薄膜的磁性能，为后续器件设计提供了理论依据。

在实验过程中，作者还利用磁力显微镜（MFM）对样品的微观磁畴结构进行了表征。结果表明，Co2FeAl薄膜在面内方向上呈现出有序的磁畴结构，这进一步支持了其面内磁各向异性的存在。同时，MFM图像还揭示了磁畴边界的变化规律，有助于深入理解磁性能的物理机制。

除了实验研究，作者还结合第一性原理计算，对Co2FeAl薄膜的磁性能进行了理论分析。计算结果表明，Co2FeAl的磁各向异性主要来源于其晶体结构中的自旋轨道耦合效应。此外，GaAs(100)衬底的引入也对磁性能产生了重要影响，特别是界面处的电荷转移和晶格应变，进一步增强了面内磁各向异性。

综上所述，《GaAs(100)上外延生长的Co2FeAl薄膜的面内磁各向异性》这篇论文通过实验和理论相结合的方法，系统研究了Co2FeAl薄膜的磁性能，揭示了其面内磁各向异性的来源及其与生长条件的关系。这些研究成果不仅为Co2FeAl薄膜的应用提供了重要参考，也为后续自旋电子学器件的设计和优化奠定了基础。

该研究的意义在于推动了新型磁性材料的发展，为下一代磁存储和自旋电子器件的研制提供了新的思路和技术支持。同时，也为其他Heusler合金在半导体衬底上的应用提供了有益的借鉴。
