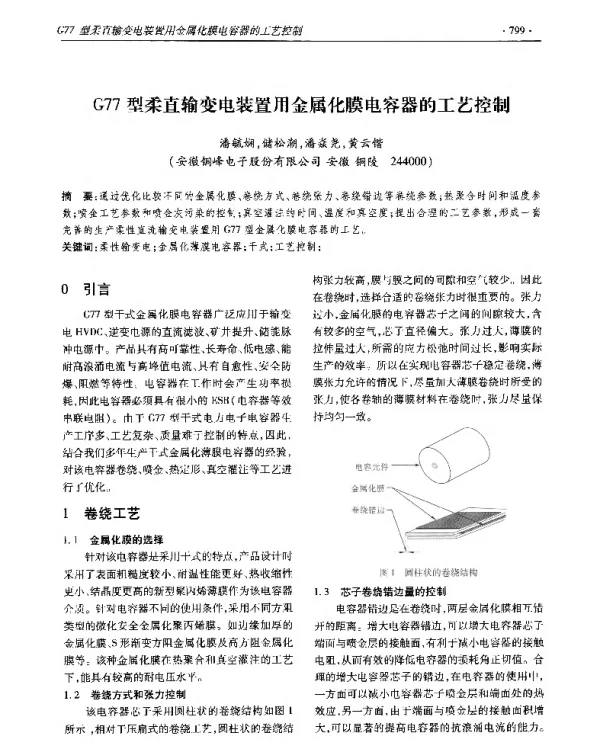

G77型柔直输变电装置用金属化膜电容器的工艺控制

《G77型柔直输变电装置用金属化膜电容器的工艺控制》是一篇关于电力电子设备中关键元件——金属化膜电容器制造工艺的研究论文。该论文聚焦于G77型柔性直流输变电装置所使用的金属化膜电容器，详细探讨了其在生产过程中的关键技术与工艺控制措施。随着现代电网对高效、稳定和可靠供电需求的不断提升，柔性直流输电技术逐渐成为电力系统的重要组成部分。而作为其中核心组件的金属化膜电容器，在提高系统效率、保障安全运行方面发挥着不可替代的作用。

金属化膜电容器因其具有体积小、重量轻、耐压高、寿命长等优点，被广泛应用于高压直流输电系统中。然而，由于其结构复杂且对制造工艺要求极高，如何确保产品质量和性能稳定性成为研究的重点。本文针对G77型金属化膜电容器的生产工艺进行了系统分析，提出了多项关键工艺控制措施，旨在提升产品的性能指标和可靠性。

论文首先介绍了金属化膜电容器的基本结构和工作原理，阐述了其在柔性直流输变电装置中的应用背景和重要性。随后，文章详细描述了G77型电容器的制造流程，包括薄膜制备、金属化处理、卷绕成型、封装绝缘等多个环节。每个步骤都对最终产品的性能产生直接影响，因此必须严格控制各项工艺参数。

在薄膜制备阶段，论文强调了聚丙烯基材的选择和表面处理的重要性。优质的薄膜材料能够有效提高电容器的介电性能和机械强度。同时，表面处理工艺直接影响到金属层的附着力和均匀性，是决定电容器性能的关键因素之一。此外，论文还讨论了不同厚度和涂层方式对电容器性能的影响，并提出优化方案。

金属化处理是金属化膜电容器制造的核心环节之一。论文深入分析了金属化工艺中的真空蒸镀和溅射沉积两种主要方法，并比较了它们的优缺点。通过实验验证，论文指出真空蒸镀工艺在成本和效率上更具优势，但需要严格控制温度和压力参数以保证金属层的均匀性和致密性。同时，论文还提出了改进金属化工艺的具体建议，如采用多层金属涂层和优化蒸发源设计。

在卷绕成型过程中，论文重点研究了电极层数、卷绕张力和端面处理等关键因素。合理的卷绕工艺可以有效减少电容器内部的电场畸变，提高其电气性能。此外，论文还探讨了不同卷绕方式对电容器尺寸和重量的影响，为后续封装和安装提供了理论依据。

封装绝缘是确保电容器长期稳定运行的重要环节。论文分析了常用的环氧树脂和硅胶封装材料的特点，并结合实际应用情况，提出了适用于G77型电容器的最佳封装方案。同时，论文还讨论了封装过程中需要注意的温度、压力和固化时间等参数，以确保封装质量。

通过对G77型金属化膜电容器制造工艺的全面研究，本文不仅揭示了影响产品性能的关键工艺因素，还提出了切实可行的优化措施。这些研究成果对于提高金属化膜电容器的质量和可靠性具有重要意义，也为柔性直流输电系统的进一步发展提供了技术支持。
