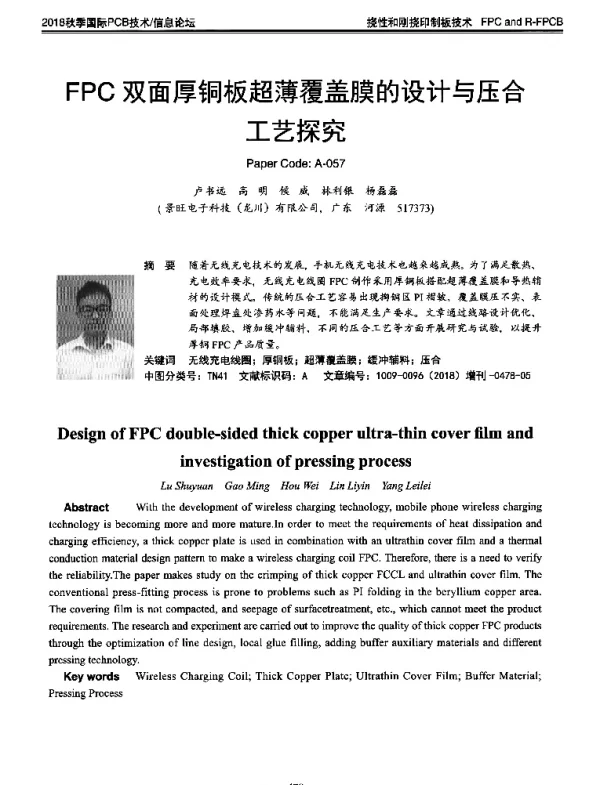

FPC双面厚铜板超薄覆盖膜的设计与压合工艺探究

《FPC双面厚铜板超薄覆盖膜的设计与压合工艺探究》是一篇关于柔性印刷电路板（FPC）制造技术的研究论文，重点探讨了在双面厚铜板上使用超薄覆盖膜的工艺设计与压合技术。随着电子设备向轻薄化、高性能方向发展，FPC因其柔韧性、轻量化和高集成度等优势，在消费电子、汽车电子和医疗设备等领域得到了广泛应用。然而，传统的FPC制造工艺在处理厚铜板和超薄覆盖膜时面临诸多挑战，如覆盖膜与铜箔之间的粘接强度不足、热压过程中产生的气泡或分层现象等。因此，该论文针对这些问题进行了深入研究。

论文首先分析了FPC双面厚铜板的结构特点以及超薄覆盖膜的应用需求。双面厚铜板通常用于高电流传输和高散热要求的场景，而超薄覆盖膜则能够提供更高的绝缘性能和更小的厚度，以满足微型化和高密度布线的需求。然而，由于厚铜板的表面粗糙度较高，且超薄覆盖膜的厚度较薄，两者之间的结合力容易受到影响，导致在后续加工或使用过程中出现剥离或断裂的问题。因此，如何优化覆盖膜的材料选择和表面处理工艺成为研究的重点。

在设计方面，论文提出了一种新型的覆盖膜结构，通过调整膜材的成分比例和添加剂种类，提高了其与厚铜板的粘接性能。同时，研究还引入了纳米涂层技术，对铜箔表面进行预处理，以增强覆盖膜与铜箔之间的结合力。此外，论文还探讨了不同厚度的覆盖膜对最终产品性能的影响，发现过厚的覆盖膜会增加电路板的刚性，而过薄的覆盖膜则可能无法提供足够的绝缘保护。因此，通过实验确定了最佳的覆盖膜厚度范围，为实际生产提供了理论依据。

在压合工艺方面，论文重点研究了热压温度、压力和时间等关键参数对覆盖膜与铜板结合效果的影响。研究结果表明，合适的热压温度可以促进覆盖膜的软化，使其更好地贴合铜板表面，而过高的温度可能导致覆盖膜变形或分解。同时，适当的压力可以确保覆盖膜均匀地覆盖在铜板上，避免气泡和空隙的产生。此外，压合时间的控制也至关重要，过短的时间可能导致粘接不充分，而过长的时间则可能影响覆盖膜的物理性能。

论文还通过实验对比了不同压合设备和工艺流程的效果，发现采用多阶段压合方式能够显著提高覆盖膜与铜板的结合质量。例如，先进行低压预压，再进行高压精压，可以有效减少气泡的产生，并提高粘接强度。此外，研究还提出了一种新的检测方法，通过光学显微镜和X射线检测技术对压合后的样品进行分析，从而评估覆盖膜的均匀性和粘接质量。

最后，论文总结了研究成果，并指出了未来研究的方向。研究认为，随着电子产品的不断升级，FPC的制造工艺需要进一步优化，特别是在厚铜板与超薄覆盖膜的结合方面，仍有许多问题值得深入探索。例如，如何开发更加环保和高效的粘接材料，如何提高压合工艺的自动化水平，以及如何实现更高精度的检测技术等。这些研究不仅有助于提升FPC的质量和可靠性，也为相关行业的技术创新提供了重要的参考。
