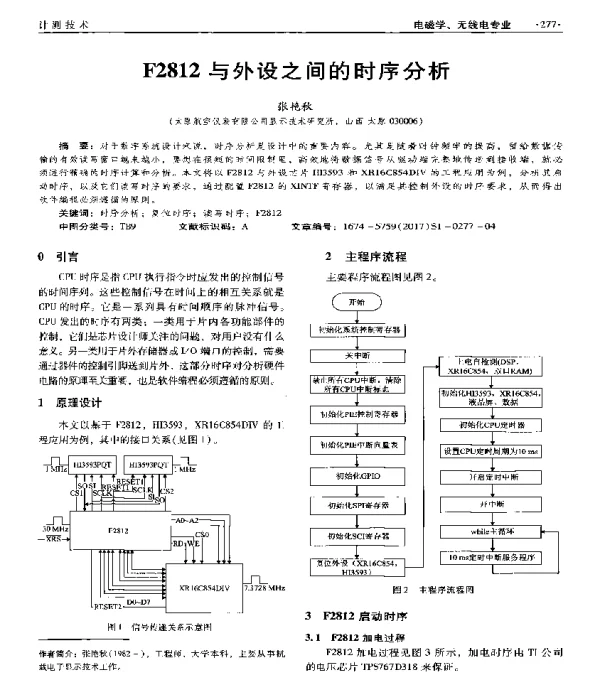

F2812与外设之间的时序分析

《F2812与外设之间的时序分析》是一篇深入探讨TMS320F2812微控制器与其外设之间通信时序关系的学术论文。该论文针对F2812在嵌入式系统中的应用，详细分析了其与各类外设（如ADC、PWM、SPI、I2C等）之间的数据传输时序，为开发者提供了理论支持和实践指导。

F2812是德州仪器（TI）推出的一款高性能数字信号处理器（DSP），广泛应用于工业控制、电机驱动、电力电子等领域。由于其强大的运算能力和丰富的外设接口，F2812成为许多实时控制系统的核心组件。然而，在实际应用中，如何确保F2812与外设之间的时序同步和数据准确传输，是一个关键问题。本文正是围绕这一问题展开研究。

论文首先介绍了F2812的基本架构和主要外设功能。F2812基于C28x内核，具备高速处理能力，同时集成了多种外设模块，如模数转换器（ADC）、脉宽调制器（PWM）、串行通信接口（SCI、SPI、I2C）等。这些外设在系统中承担着数据采集、信号生成、通信等功能。为了实现高效可靠的系统运行，必须对F2812与这些外设之间的时序进行精确分析。

在时序分析部分，论文详细讨论了F2812与不同外设之间的通信机制。例如，在ADC模块中，F2812需要按照特定的时序触发采样，并等待转换完成后再读取结果。如果时序不匹配，可能导致数据错误或系统不稳定。论文通过时序图和寄存器配置说明，展示了ADC的启动、转换和读取过程。

对于PWM模块，论文分析了F2812如何通过定时器生成占空比可调的脉冲信号，并讨论了PWM输出与外部电路之间的时序关系。例如，在电机控制中，PWM信号的上升沿和下降沿时间对电机的转速和扭矩有直接影响。论文通过实验验证了不同配置下PWM信号的准确性，并提出了优化建议。

在SPI和I2C通信方面，论文重点分析了F2812作为主设备与从设备之间的数据交换时序。SPI是一种全双工通信协议，适用于高速数据传输；而I2C则是一种半双工协议，适用于低速、多设备连接的场景。论文通过具体实例，展示了两种协议在F2812上的实现方式，并对比了它们的优缺点。

此外，论文还探讨了F2812与外部存储器（如RAM、Flash）之间的时序关系。在嵌入式系统中，F2812需要快速访问外部存储器以执行程序和存储数据。论文分析了F2812的内存映射和访问时序，提出了优化内存访问效率的方法，从而提高系统整体性能。

论文的最后部分总结了F2812与外设之间时序分析的重要性，并指出合理配置时序参数可以显著提升系统的稳定性和可靠性。同时，作者也指出了当前研究的局限性，并提出了未来可能的研究方向，如引入更复杂的时序控制算法或结合硬件加速技术。

综上所述，《F2812与外设之间的时序分析》是一篇具有实用价值和技术深度的论文。它不仅为F2812的应用提供了理论依据，也为相关领域的工程师和研究人员提供了宝贵的参考。通过深入理解F2812与外设之间的时序关系，开发者可以更好地设计和优化嵌入式系统，提高系统的性能和稳定性。
