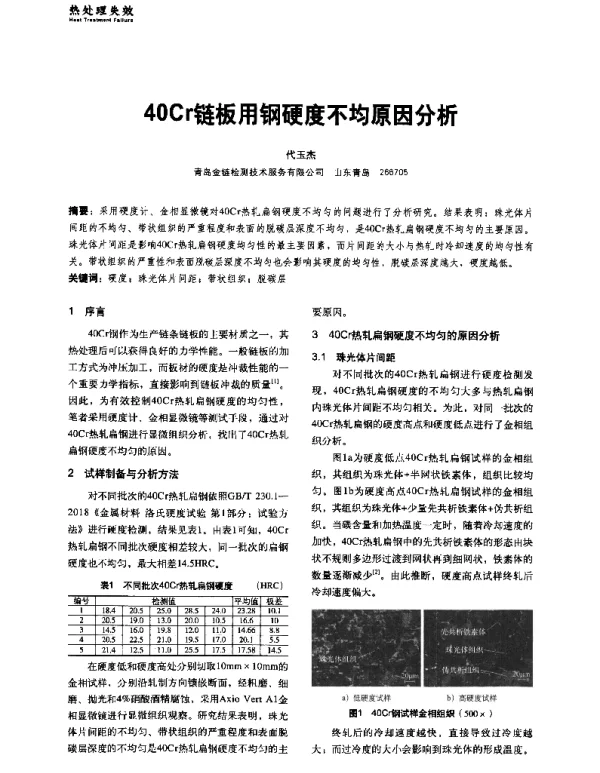

40Cr链板用钢硬度不均原因分析

《40Cr链板用钢硬度不均原因分析》是一篇探讨40Cr钢在制造链板过程中出现硬度不均匀现象的学术论文。该论文主要针对40Cr钢在实际应用中因硬度不均导致产品质量不稳定的问题，进行了深入的研究和分析。通过实验数据与理论分析相结合的方式，论文揭示了硬度不均的原因，并提出了相应的解决措施。

40Cr钢是一种常用的合金结构钢，具有良好的综合力学性能，广泛应用于机械制造领域，尤其是在链板等关键部件的生产中。然而，在实际加工过程中，由于各种因素的影响，40Cr钢在热处理后常常会出现硬度不均的现象，这不仅影响了产品的使用寿命，还可能导致设备运行中的故障。

论文首先介绍了40Cr钢的基本特性及其在链板制造中的应用背景。40Cr钢含有约0.4%的碳和1%左右的铬元素，使其具有较高的强度和耐磨性。但在实际应用中，由于材料成分分布不均、热处理工艺控制不当以及冷却速度不一致等因素，导致硬度分布不均匀，影响了产品的整体性能。

随后，论文详细分析了硬度不均的主要原因。其中，材料本身的化学成分不均匀是导致硬度不均的重要原因之一。在冶炼和铸造过程中，如果成分控制不当，会导致局部区域碳或铬含量过高或过低，从而影响最终的硬度表现。此外，热处理过程中的加热温度、保温时间和冷却速度也会对硬度产生显著影响。例如，若加热温度不足或保温时间不够，会导致奥氏体化不充分，进而影响后续淬火效果；而冷却速度过快或过慢，则可能引起组织不均匀，导致硬度波动。

论文还讨论了加工工艺对硬度不均的影响。在冷变形加工过程中，如果变形量不均匀，可能会导致材料内部应力分布不均，从而影响后续热处理后的硬度分布。同时，不同的加工顺序和工艺参数也会影响最终的硬度状态。例如，先进行冷轧再进行热处理，与先进行热处理再进行冷轧，其硬度分布可能会有所不同。

为了验证上述分析，论文进行了多项实验研究。通过金相显微镜观察材料的微观组织，结合硬度测试和化学成分分析，全面评估了不同条件下40Cr钢的硬度分布情况。实验结果表明，材料成分不均、热处理工艺控制不当以及加工工艺不合理是导致硬度不均的主要原因。

基于以上分析，论文提出了改善硬度不均问题的建议。首先，应加强原材料的质量控制，确保化学成分的均匀性。其次，在热处理过程中，应严格控制加热温度、保温时间和冷却速度，以保证奥氏体化充分并获得均匀的组织。此外，优化加工工艺，合理安排加工顺序，也有助于减少硬度不均现象的发生。

论文最后总结指出，40Cr链板用钢硬度不均是一个复杂的技术问题，涉及材料成分、热处理工艺和加工工艺等多个方面。只有通过系统性的分析和科学的改进措施，才能有效解决这一问题，提高产品质量和使用寿命。

总体而言，《40Cr链板用钢硬度不均原因分析》为相关领域的研究人员和工程技术人员提供了有价值的参考，有助于推动40Cr钢在链板制造中的进一步应用和发展。
