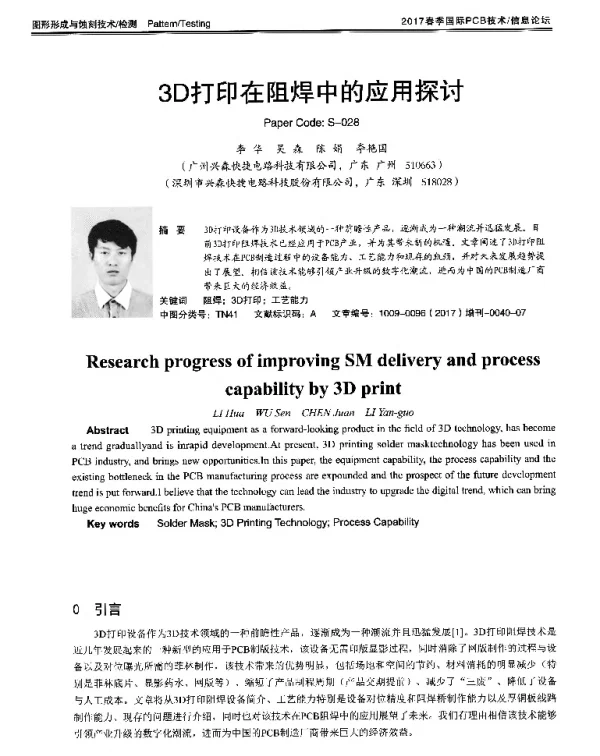

3D打印在阻焊中的应用探讨

《3D打印在阻焊中的应用探讨》是一篇关于3D打印技术在电子制造领域中阻焊工艺应用的研究论文。随着电子产品的不断发展，传统制造工艺面临着越来越多的挑战，尤其是在高密度、复杂结构的电路板生产中。3D打印技术以其高度灵活、快速成型和材料利用率高等优势，逐渐成为电子制造领域的一个研究热点。本文旨在探讨3D打印技术在阻焊层制作中的可行性与应用前景。

阻焊层是印刷电路板（PCB）制造过程中不可或缺的一部分，主要用于保护电路免受环境因素的影响，并防止焊接过程中发生短路或虚焊等问题。传统的阻焊工艺通常采用丝网印刷或喷墨印刷等方法，虽然这些方法已经相对成熟，但在某些特定场景下仍存在一定的局限性。例如，对于复杂的三维结构或者微型化元件的布局，传统方法可能难以实现精确的阻焊覆盖，导致成品率下降。

3D打印技术的引入为解决这些问题提供了新的思路。通过逐层堆积的方式，3D打印可以实现对电路板表面的精准涂覆，从而提高阻焊层的均匀性和覆盖率。此外，3D打印还能够使用多种不同的材料进行打印，包括热固性树脂、光敏树脂等，这些材料具有良好的耐高温、耐腐蚀性能，能够满足电子制造的高标准要求。

在实际应用中，3D打印技术在阻焊中的表现得到了初步验证。一些实验表明，利用3D打印技术制作的阻焊层不仅能够达到传统工艺的性能指标，而且在某些方面甚至优于传统方法。例如，在微小孔径或复杂形状的电路板上，3D打印能够更准确地控制阻焊层的厚度和分布，减少因涂层不均而导致的缺陷。

然而，尽管3D打印在阻焊中的应用展现出巨大的潜力，但仍然面临一些技术和工艺上的挑战。首先，3D打印设备的成本较高，且需要专门的软件支持，这限制了其在大规模生产中的应用。其次，3D打印材料的选择和性能优化仍需进一步研究，以确保其在长期使用中的稳定性和可靠性。此外，3D打印过程中的工艺参数控制也较为复杂，需要精细调整才能获得理想的阻焊效果。

为了推动3D打印在阻焊中的广泛应用，研究者们提出了多项改进措施。例如，开发适用于3D打印的专用阻焊材料，以提高其附着力和耐久性；优化3D打印设备的设计，使其更适合于电子制造环境；同时，结合人工智能和机器学习技术，对3D打印过程进行智能监控和优化，以提升整体效率和产品质量。

总的来说，《3D打印在阻焊中的应用探讨》这篇论文为电子制造领域的技术创新提供了一个新的视角。它不仅揭示了3D打印技术在阻焊层制作中的优势，也指出了当前存在的问题和未来的发展方向。随着技术的不断进步和成本的逐步降低，3D打印有望在未来成为阻焊工艺的重要组成部分，为电子制造业带来更高的生产效率和更优质的产品。
