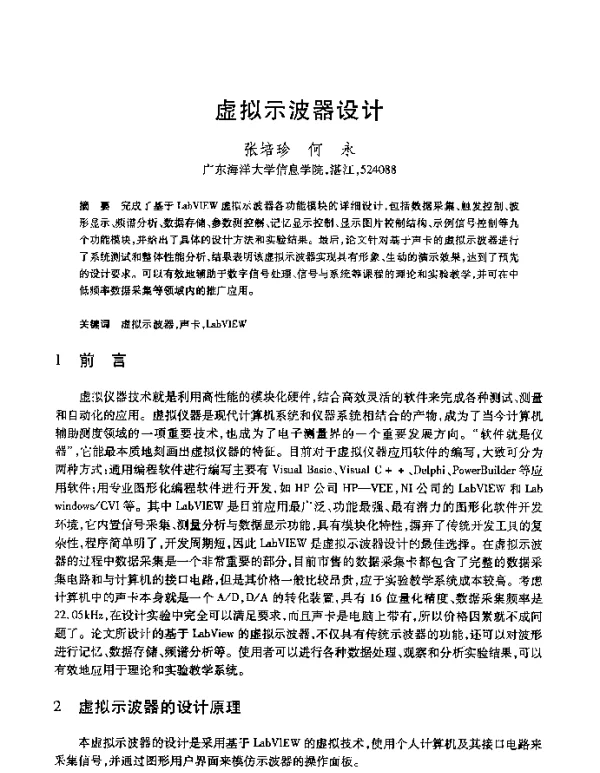

虚拟示波器设计

《虚拟示波器设计》是一篇关于现代电子测试设备技术发展的学术论文，主要探讨了基于计算机技术的虚拟示波器的设计与实现。随着电子技术的快速发展，传统的物理示波器在功能和性能上逐渐无法满足复杂信号分析的需求，而虚拟示波器作为一种新型的测试工具，以其灵活性、成本低和可扩展性强等特点，受到了广泛关注。

论文首先介绍了虚拟示波器的基本概念和发展背景。虚拟示波器是一种通过软件和硬件结合的方式，实现传统示波器功能的电子测量仪器。它通常依赖于计算机的强大计算能力和图形处理能力，将采集到的电信号转化为可视化的波形，并提供多种分析功能。这种设计不仅降低了硬件成本，还提高了系统的可配置性和可升级性。

在系统架构方面，论文详细描述了虚拟示波器的整体设计框架。整个系统主要包括信号采集模块、数据处理模块和用户界面模块。信号采集模块负责将被测信号转换为数字信号，通常采用高速ADC（模数转换器）来完成这一任务。数据处理模块则利用计算机进行信号的滤波、傅里叶变换等操作，以提取关键信息。用户界面模块则是连接用户与系统的桥梁，提供直观的操作界面和丰富的显示功能。

论文中还重点讨论了虚拟示波器的核心技术。其中，数据采集技术是虚拟示波器的关键部分，直接影响到信号的准确性和实时性。为了提高采样率和精度，论文提出了一种基于FPGA（现场可编程门阵列）的高速数据采集方案。此外，论文还介绍了信号处理算法，包括数字滤波、频谱分析和触发机制等，这些算法能够有效提升虚拟示波器的分析能力。

在软件设计方面，论文采用了面向对象的编程思想，构建了一个模块化、可扩展的软件平台。该平台支持多种操作系统，并提供了友好的图形用户界面，使用户能够方便地进行信号分析和参数设置。同时，论文还探讨了虚拟示波器与其他设备的集成问题，如与PC、嵌入式系统以及网络设备的通信方式。

论文还对虚拟示波器的应用场景进行了分析。虚拟示波器不仅可以用于实验室环境中的教学和研究，还可以广泛应用于工业检测、通信系统调试以及自动化控制等领域。由于其高度的可定制性，虚拟示波器可以根据不同需求进行功能扩展，满足多样化的应用需求。

在实验验证部分，论文通过实际测试验证了所设计虚拟示波器的性能。实验结果表明，该虚拟示波器在采样率、信噪比和响应速度等方面均达到了预期目标，具备良好的实用价值。同时，论文也指出了当前设计中存在的不足，例如在高频信号处理方面仍需进一步优化。

总体来看，《虚拟示波器设计》论文为虚拟示波器的研究提供了理论基础和技术支持，具有重要的学术价值和工程意义。随着计算机技术和电子测量技术的不断进步，虚拟示波器将在未来发挥更加重要的作用，成为电子测试领域不可或缺的重要工具。
