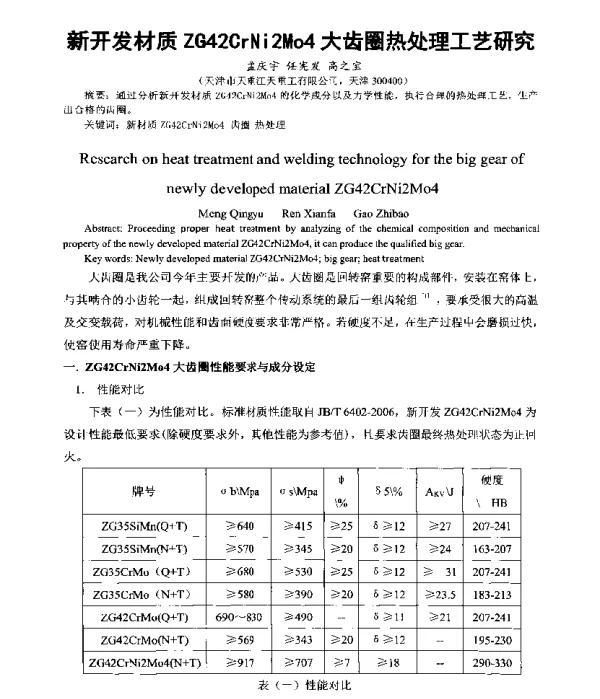

新开发材质ZG42CrNi2Mo4大齿圈热处理工艺研究

《新开发材质ZG42CrNi2Mo4大齿圈热处理工艺研究》是一篇探讨新型合金钢材料在齿轮制造中应用的学术论文。该论文针对ZG42CrNi2Mo4这种新型铸造钢材，研究其在大齿圈制造过程中的热处理工艺，旨在提高材料的机械性能和使用寿命，以满足现代工业对高强度、高耐磨性齿轮部件的需求。

ZG42CrNi2Mo4是一种含铬、镍和钼元素的低合金结构钢，具有良好的综合力学性能和淬透性。由于其优良的强度和韧性，该材料被广泛应用于重型机械、船舶、汽车等领域的关键传动部件。然而，由于其化学成分复杂，传统的热处理工艺难以充分发挥其性能潜力，因此需要对其进行深入研究。

论文首先介绍了ZG42CrNi2Mo4的化学成分和基本性能，分析了其在不同热处理条件下的组织变化。通过实验方法，研究人员对不同加热温度、保温时间、冷却方式以及回火温度等因素进行了系统研究，探索最佳的热处理工艺参数。

在实验过程中，研究人员采用了金相显微镜、硬度测试仪和冲击试验机等设备，对热处理后的试样进行微观组织分析和力学性能测试。结果表明，适当的热处理工艺能够显著改善ZG42CrNi2Mo4的硬度、韧性和疲劳强度，使其更适合用于大齿圈的制造。

论文还比较了不同热处理工艺对材料性能的影响，发现采用分级淬火和低温回火相结合的方法，能够有效减少材料内部的残余应力，提高其综合性能。此外，研究还发现，控制冷却速度对于获得均匀的马氏体组织至关重要，过快或过慢的冷却都会影响最终的材料性能。

在实际应用方面，论文提出了针对ZG42CrNi2Mo4大齿圈的优化热处理工艺流程，并对其在生产中的可行性进行了评估。研究表明，该工艺不仅能够提升产品质量，还能降低生产成本，提高生产效率。

此外，论文还讨论了热处理过程中可能出现的问题，如裂纹、变形和表面氧化等，并提出了相应的解决措施。例如，通过调整加热速率和采用保护气氛淬火，可以有效防止材料表面氧化，提高成品率。

综上所述，《新开发材质ZG42CrNi2Mo4大齿圈热处理工艺研究》为新型合金钢材料在齿轮制造中的应用提供了重要的理论依据和技术支持。通过合理的热处理工艺设计，不仅可以充分发挥ZG42CrNi2Mo4材料的优势，还能提升产品的整体性能和市场竞争力。该研究对推动我国高端装备制造技术的发展具有重要意义。
